Laserska obrada postala je važna tehnologija u savremenoj proizvodnji ravnog stakla. Omogućava beskontaktnu, preciznu i ponovljivu obradu površina i struktura stakla. LiSEC-ovi laserski sistemi za površinsku obradu (LSP-A) i lasersko bušenje (LDP-A) projektovani su da podrže širok spektar tehničkih primena u proizvodnji arhitektonskog i industrijskog stakla.
Oba sistema rade u vertikalnom položaju, čime se smanjuju zahtevi za rukovanjem staklom i omogućava jednostavna integracija u postojeće proizvodne linije. Sistem LSP-A biće predstavljen na sajmu glasstec u Dizeldorfu ove godine.

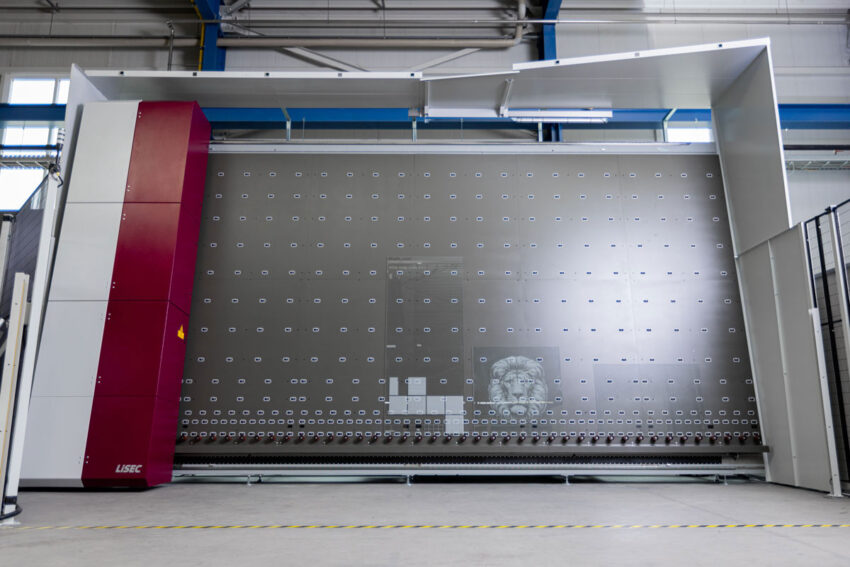

LSP-A: Vertikalni sistem za lasersku površinsku obradu

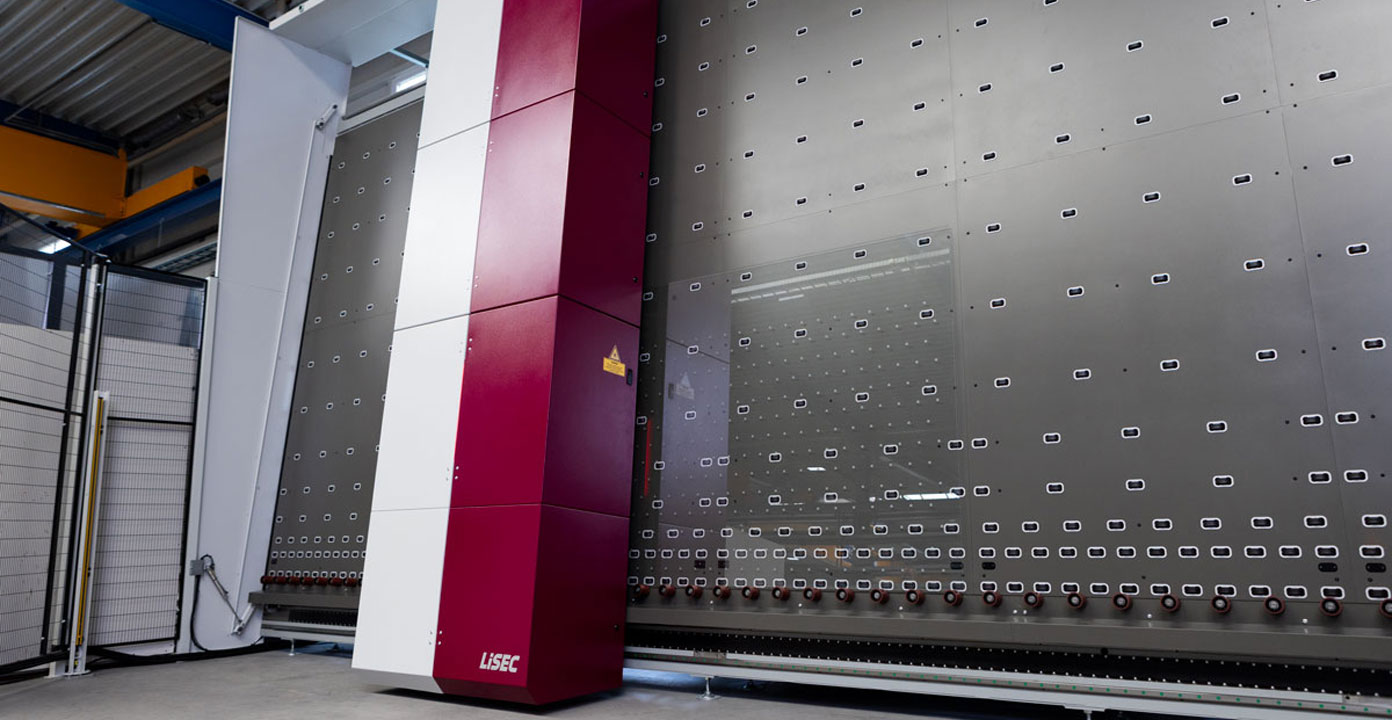

LSP-A je vertikalno orijentisan sistem za lasersku obradu ravnog stakla. Staklene ploče postavljaju se pod uglom od 6° na meke valjke, čime se stabilizuje ploča i smanjuje rizik od oštećenja površine tokom rukovanja. Ovakva konfiguracija takođe smanjuje potrebnu površinu za postavljanje mašine i omogućava automatizovan rad van redovnog radnog vremena.
Sistem podržava više procesa površinske obrade:

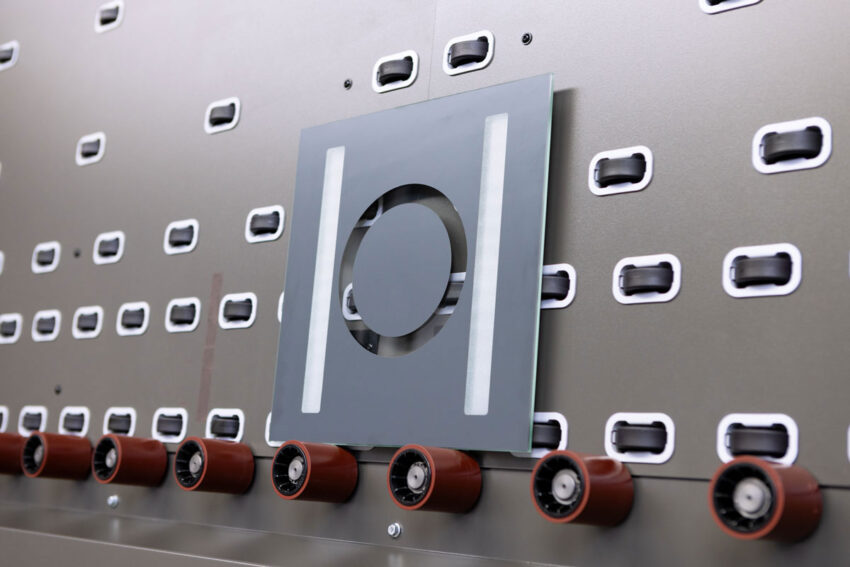

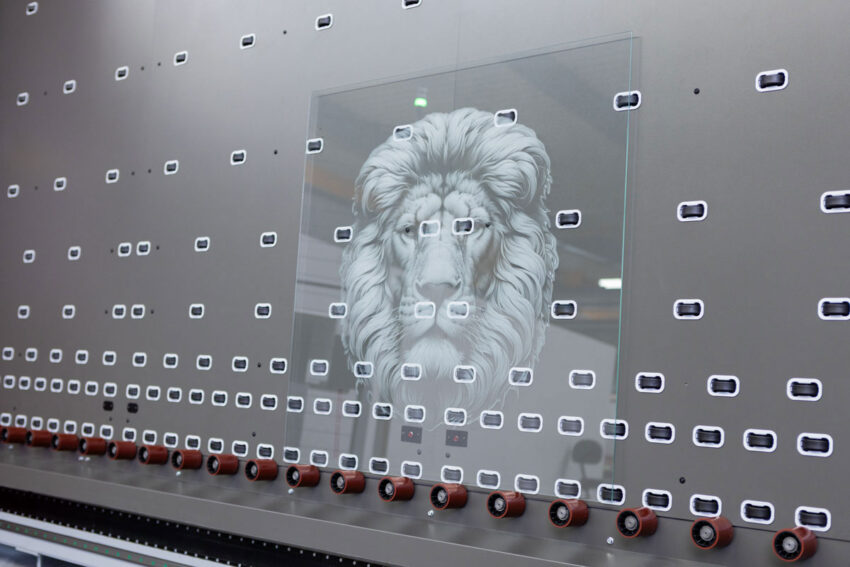

- graviranje površine;
- uklanjanje ivičnog premaza i teksturiranje tankih slojeva;
- matiranje stakla;

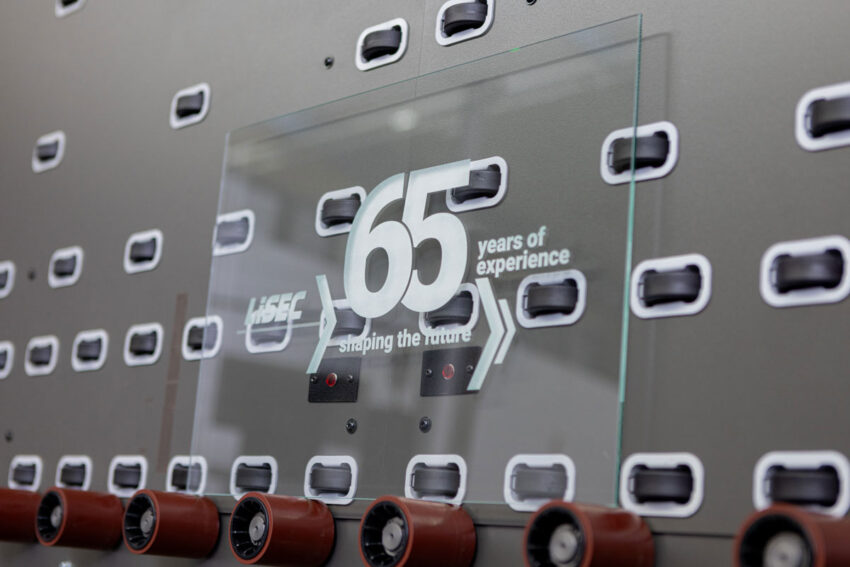

- lasersko označavanje stakla;
- izrada protivklizne teksture;
- izrada laserski generisanih šara za zaštitu ptica.
Laser radi bez fizičkog kontakta sa staklom, čime se eliminišu mehanička naprezanja. Uklanjanje materijala je lokalizovano i precizno kontrolisano, što omogućava izradu oštrih kontura i struktura visoke rezolucije. Nisu potrebne maske, hemikalije niti međufaze obrade, čime se pojednostavljuje proizvodni proces i omogućava lako prilagođavanje različitim proizvodnim zahtevima.
Možda Vas zanima:
LSP-A dostupan je u više veličina. Na primer, model LSP-A 40/25 namenjen je obradi stakla maksimalnih dimenzija 4.000 mm širine i 2.500 mm visine, debljine do 60 mm. Dimenzije same mašine iznose približno 6.000 mm dužine, 4.850 mm širine i 4.050 mm visine.
Veći model LSP-A 60/33 omogućava obradu stakla dimenzija do 6.000 × 3.300 mm, uz sličan opseg debljina, dok su dimenzije mašine približno 8.000 mm dužine i 4.850 mm širine i visine. Ove varijante omogućavaju prilagođavanje različitim proizvodnim kapacitetima i formatima stakla.
Sistem može obrađivati ravno staklo, laminirano sigurnosno staklo, kaljeno sigurnosno staklo, kao i gotove izolacione staklene jedinice (IG jedinice). Proces laserskog teksturiranja odobren je i za primenu nakon procesa kaljenja. Pored toga, LSP-A može biti integrisan u proizvodnju izolacionog stakla, kao i u procese sa Low-E ili solarno-kontrolnim premazima, u zavisnosti od željenog redosleda proizvodnje.
Staklo za zaštitu ptica kao jedno od područja primene
Jedna od primena sistema LSP-A jeste proizvodnja stakla koje smanjuje rizik od sudara ptica sa staklenim površinama. Laser menja transparentnost i refleksiju površine stvaranjem mikrotekstura koje su vidljive pticama.
Pošto su strukture direktno integrisane u površinu stakla, otporne su na atmosferske uticaje i UV zračenje i ne zahtevaju dodatne premaze niti druge materijale. Proces zadržava visoku propusnost svetlosti i ne ometa pogled iz unutrašnjosti objekta. Geometrija i kontrast šara mogu se prilagođavati, a sistem omogućava izradu funkcionalnih i dekorativnih motiva, uključujući motive u nijansama sive i logotipe.
Laserski generisane šare mogu se primenjivati u različitim fazama proizvodnog procesa, u skladu sa organizacijom proizvodnje. Tipične oblasti primene uključuju fasade, balkonske ograde, zaštitne ograde, zvučne barijere, autobuska stajališta i zimske bašte.
Protivklizna tekstura za staklene podove
LSP-A omogućava izradu mikroudubljenja koja povećavaju otpornost staklenih površina na klizanje. Modifikuje se samo mali deo površine, dok veći deo stakla ostaje potpuno providan i jednostavan za održavanje.
Protivklizna svojstva ispitana su u skladu sa DIN standardima i sertifikovana do klase R10. Zbog toga je proces pogodan za staklene podove, gazišta stepenica i druge površine po kojima se hoda, gde su istovremeno potrebni transparentnost i definisan stepen protivkliznosti.
LDP-A: Vertikalni sistem za lasersko bušenje
LDP-A je vertikalni sistem za lasersko bušenje optički transparentnog ravnog stakla. Omogućava bušenje bez upotrebe alata, potrošnog materijala i vode. Sistem može raditi kao samostalna jedinica ili biti integrisan u proizvodnu liniju. Sistem LDP-A podržava izradu okruglih, kvadratnih i slobodno oblikovanih otvora sa malim radijusima. Moguće je i jednostrano obaranje ivica i upuštanje otvora.
Sistem je namenjen obradi stakla debljine od 3 do 19 mm. Maksimalna površina obrade jednog obrasca bušenja iznosi 100 × 100 mm, dok je minimalna veličina segmenta 4 × 4 mm.
Tipično vreme bušenja, na primer kod stakla debljine 8 mm, iznosi približno 7 sekundi za otvor prečnika 20 mm, 18 sekundi za otvor prečnika 50 mm i 42 sekunde za otvor prečnika 80 mm. Tolerancija pozicioniranja iznosi približno ±0,5 mm, dok odstupanje oblika iznosi oko ±0,1 mm za otvore prečnika 20 mm i ±0,5 mm za otvore prečnika 100 mm. Ove vrednosti potvrđuju visoku ponovljivost procesa u serijskoj proizvodnji.
Proces bušenja obezbeđuje čiste, gotovo potpuno uspravne ivice uz minimalno termičko naprezanje. Dobijeni otvori ne zahtevaju dodatno brušenje niti poliranje, pa se staklo može direktno kaliti nakon bušenja i čišćenja.
Sistem je namenjen obradi stakla visine do 2.000 ili 2.500 mm, dok se maksimalna dužina može povećati integracijom transportera.
Laserska zaštita odgovara klasi 1, što znači da je sistem potpuno zatvoren tokom normalnog rada. Zahvaljujući odsustvu alata, sistema za tretman vode i potrošnog materijala, LDP-A ostvaruje niske operativne troškove. Njegov kompaktan dizajn i vertikalna konfiguracija smanjuju potrebe za rukovanjem staklom i omogućavaju visok stepen automatizacije.
Područja primene
Staklo obrađeno sistemima LSP-A i LDP-A može se koristiti u brojnim arhitektonskim i infrastrukturnim projektima, uključujući fasade, balkonske ograde, zaštitne ograde, autobuska stajališta, pregradne zidove, zvučne barijere, zimske bašte, staklene podove, prozore i vrata.
Sistemi ispunjavaju funkcionalne i estetske zahteve i mogu se integrisati u različite faze proizvodnog procesa, u zavisnosti od željenog redosleda obrade i rasporeda proizvodne linije.
Na kraju se može izvesti zaključak da LSP-A i LDP-A predstavljaju vertikalno orijentisana rešenja za beskontaktnu lasersku obradu ravnog stakla, namenjena površinskom strukturiranju i bušenju. Njihove tehničke karakteristike — uključujući precizno uklanjanje materijala, kompatibilnost sa različitim vrstama stakla, definisane tolerancije i rad bez potrošnog materijala — čine ih pogodnim za širok spektar industrijskih primena.
Predstavljanje sistema LSP-A na sajmu glasstec u Dizeldorfu omogućiće stručnjacima iz oblasti prerade stakla da se detaljno upoznaju sa njegovim mogućnostima i procene njegovu integraciju u sopstvene proizvodne procese.
