ACO Slimline – diskretan i vidno lep

ACO Slimline je novo diskretno rešenje za linijsko odvodnjavanje dvorišta i okućnica, bez saobraćajnog opterećenja. Telo kanala je izrađeno od plastike otporne na mraz, a usko prorezane rešetke od crnog ili srebrnog eloksiranog aluminijuma, korten čelika ili nerđajućeg čelika. ACO Slimline su jednostavni za rukovanje, ugradnju i čišćenje.

Karakteristike:

• Kanal širine 6 cm i dizajnerska rešetka sa uskim prorezima,
• Telo kanala od plastike,
• 4 vrste dizajnerskih rešetki (od crnog ili srebrno eloksiranog aluminijuma, korten čelika ili nerđajućeg čelika),
• Jednostavan za ugradnju i rukovanje zahvaljujući veznim elementima,
• Lako uklanjanje rešetke radi čišćenja kanala,
• Klasa opterećenja A15 prema SRPS EN1433.

ACO Slimline pregled sistema Plug & Play

Lagani plastični kanali dužine 1 metar i montažni ugaoni elementi omogućavaju lako rukovanje tokom ugradnje i jednostavno se spajaju zajedno sa veznim elementima. Oni takođe sigurno učvršćuju kanal u podlogu.

Jednostavan odabir delova:

Možda Vas zanima:

Odvodnjavanje terasa i fasada – ACO Self kanali Odvodnjavanje fasada, terasa i krovova – ACO Profiline

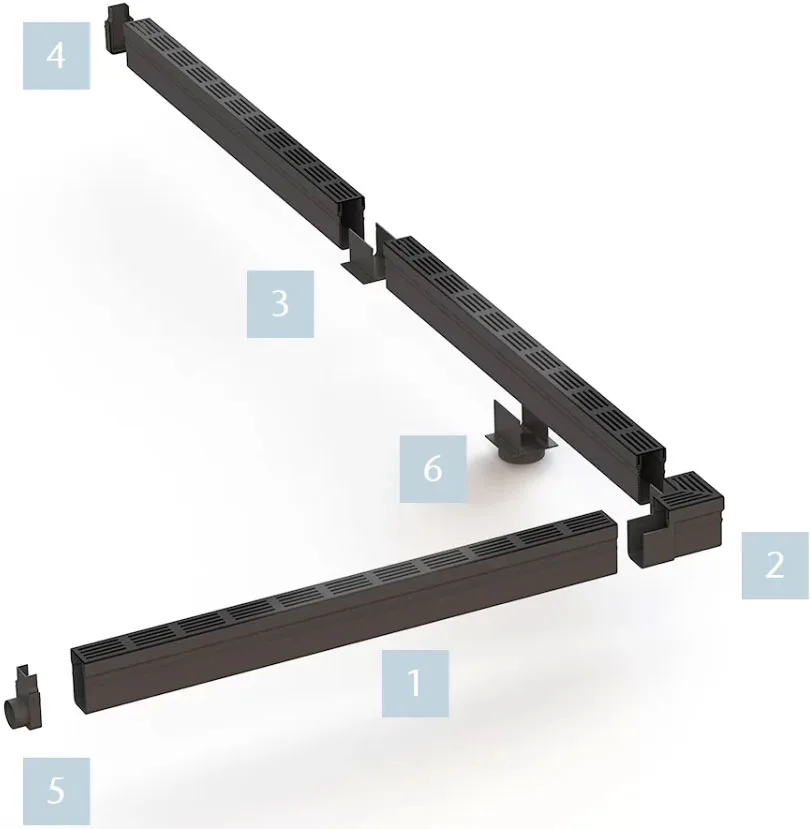

1. Kanal sa rešetkom
2. Ugaoni element
3. Vezni element
4. Čeoni poklopac
5. Čeoni poklopac sa izlivom
6. Vezni element sa vertikalnim izlivom

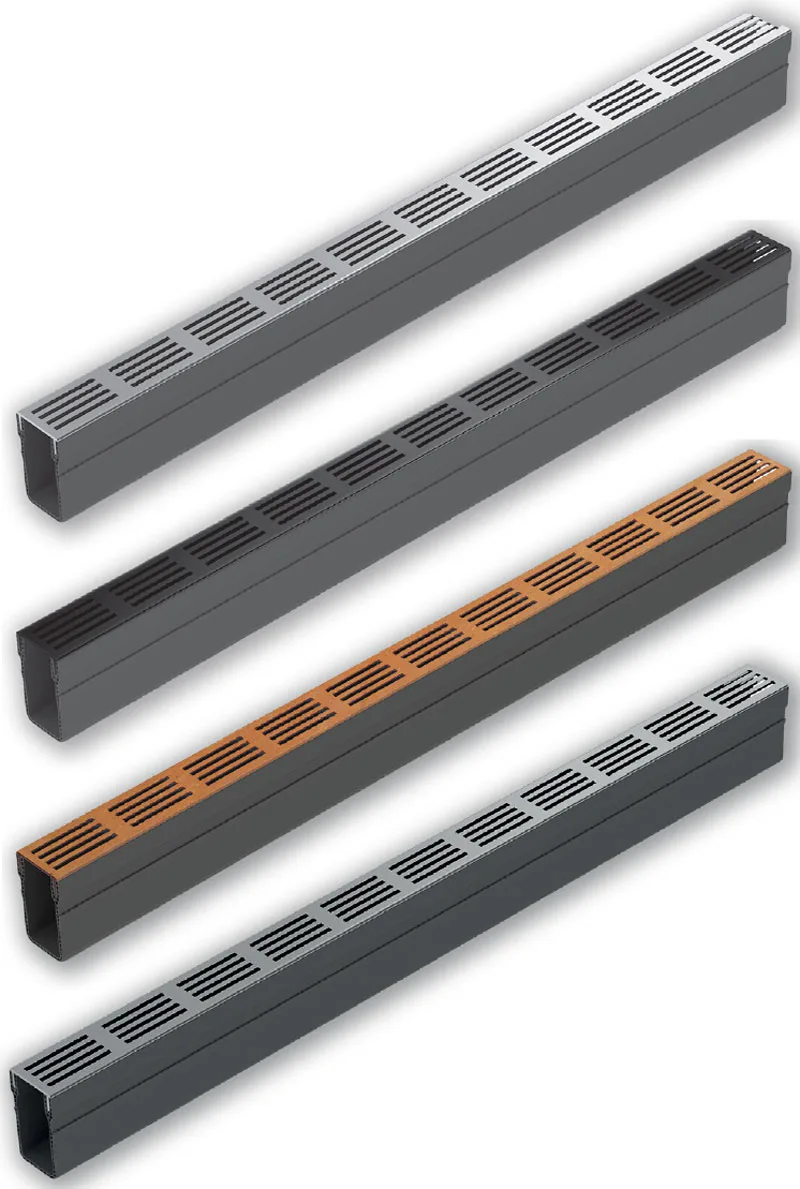

4 vrste dizajnerskih rešetki (od crnog ili srebrno eloksiranog aluminijuma, korten čelika ili nerđajućeg čelika) za različite površine. Posebno dobar efekat u kombinaciji sa pločicama velikog formata

ACO Slimline se primenjuje za odvodnjavanje područja oko kuće gde nema nikakvog saobraćajnog opterećenja. Prvo što treba da uradite je da odredite gde treba da se ispušta sakupljena voda / kišnica. Opcije uključuju jarak, kanalizaciju ili sistem infiltracije. Kišnica se na ovaj način ne odvodi već prodire u tlo, čime se poboljšava prirodna ravnoteža vode u zemljištu.

1. ACO Slimline ima izbor horizontalnog, vertikalnog ili čeonog izliva. Čeoni izliv je integrisan u čeoni poklopac, dok se za horizontalni ili vertikalni izliv koriste vezni elementi sa odgovarajućim izlivom. Za vertikalni izliv potrebno je izbušiti rupu (Ø 45 mm) na dnu kanala gde će se postaviti vezni element sa vertikalnim izlivom. Za horizontalni izliv izbušite rupu na odgovarajućem mestu na bočnoj stranici kanala i postavite vezni element sa horizontalnim izlivom.

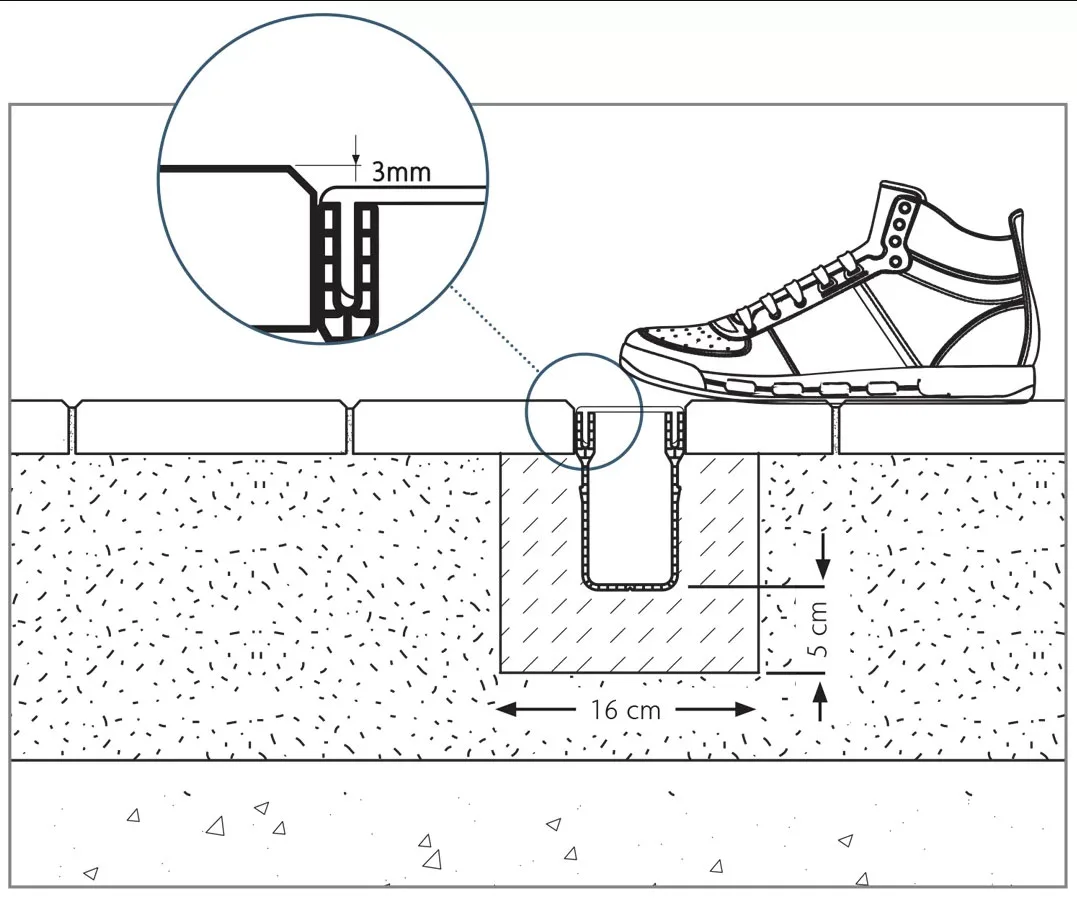

2. Iskopajte rov dubine oko 15 cm i širine 16 cm. Betonski temelj mora biti visok najmanje 5 cm.
3. Pomešajte beton za temelj sa tri dela peska i jednim delom cementa. Napunite rov polusuvim betonom tako da nakon zbijanja bude debljine najmanje 5 cm. Pritisnite spojnice oko elemenata kanala i montirajte čeone poklopce. Upotrebite drugu spojnicu neposredno pre svakog završnog čeonog poklopca za bolje sidrenje. Podesite liniju kanala na odgovarajuću visinu. Ispunite rov sa svake strane kanala do donje strane popločavanja polusuvim betonom i nabijte ga. Rešetku uvek ostavite na kanalu kod ugradnje!
4. Za skraćivanje kanala i rešetke na željenu dužinu koristite testeru za metal.
5. Čeoni poklopci se pričvršćuju na krajeve kanala. Zbog različitih koeficijenata istezanja plastike (kanal) i aluminijuma (rešetka), moguće je da dužina kanala malo odstupa od rešetke. Najbolje je svaku rešetku staviti na pripadajući kanal.
6. Svi plastični delovi se takođe mogu vodonepropusno spojiti pomoću lepka za hladno zavarivanje PVC-a i ABS-a.
7. U zavisnosti od situacije ugradnje, kanal se bočno može stabilizovati peskom ili polusuvim betonom.

Pažnja

Povežite maksimalno 6 metara ACO Slimline na vertikalni izliv i maksimalno 5 metara ACO Slimline na horizontalni izliv. Kod ovog sistema nema zaštite od neprijatnih mirisa, te je potrebno da napravite sifon koristeći komercijalno dostupan materijal od cevi prilikom spajanja na kanalizaciju.

Saveti

• Za novo popločavanje preporučujemo da dobro proverite nivelaciju terena, jer je ACO Slimline potrebno da uvek bude postavljen 3-5mm ispod ivice popločanja.
• Ako ACO Slimline ugrađujete u postojeći kanal, preporučujemo da napravite šablon od drveta željene visine, za lakše polaganje ACO Slimline sistema za odvodnjavanje.
• Prilikom postavljanja kanala duž uzdižuće strukture, koristite asimetrični vezni element sa samo jednom ušicom napred
