Koliko često moramo biti iznenađeni? Vrijeme između izvještaja o ekstremnim vremenskim događajima sve je kraće. Popravljanje štete i pružanje pomoći žrtvama prirodnih katastrofa postaje uobičajeno. Koji doprinos ovdje može dati građevinska industrija?
Regionalna jaka kiša preplavljuje sustave odvodnje na mjestu oborina. Nastaju poplave jer mase vode preplavljuju područja koja su neadekvatno zaštićena, čak i nakon mnogo kilometara, preko razgranatih vodenih putova. To rezultira ekstremima koje zgrade, sa svojom imovinom kao posljednjom karikom u lancu, često ne mogu izdržati. Također, tuče postaju sve češće, a veličina središnjih udaraca sve više premašuje veličinu golf loptice. Ekstremne oluje i/ili naleti vjetra te tornada također postaju sve češći, a pojam uragana već dobiva na važnosti u našem srednjoeuropskom području. Ako pogledamo jaku kišu i poplave, savezne države, općine i gradovi planiraju detaljne mjere krajobraza kako bi povećali sigurnost. Međutim, postoje slabe točke u krajobrazu ili zgradama na mnogim mjestima gdje vlasnici imovine moraju ili bi trebali sami dati doprinos, ne samo da bi izbjegli financijske gubitke. Oštećenja zgrada uzrokovana olujama ili tučom mogu se spriječiti odabirom odgovarajućih jedinica ili materijala. Pogodniji su uređaji koji imaju implementiranu radnu karakteristiku otpornosti na navedene utjecaje bez ograničavanja svakodnevne, izvorne upotrebe.
Ispitivanje i ocjenjivanje građevinskih elemenata
Upravljanje verifikacijom provodi se korištenjem etabliranih inženjera za ispitivanje i metoda procjene:
Možda vaszanima
Obilne kiše i poplave
Ako uzmemo u obzir čisto opterećenje jedinica zbog kiše, provjera za prozore i vanjska vrata za pješake provodi se pod nazivom sustava „Vodonepropusnost“ i europskim metodama ispitivanja prema EN 1027 [1] s klasifikacijom prema EN 12208 [2]. Na izvođaču je da se pridržava preporuka specifičnih za zemlju (preporuka u Njemačkoj: DIN 18055 [3]) s obzirom na potrebnu klasifikaciju ili – odstupajući od toga – da postavi veće zahtjeve na građevinski element, jer se sve više očekuje jaka kiša.

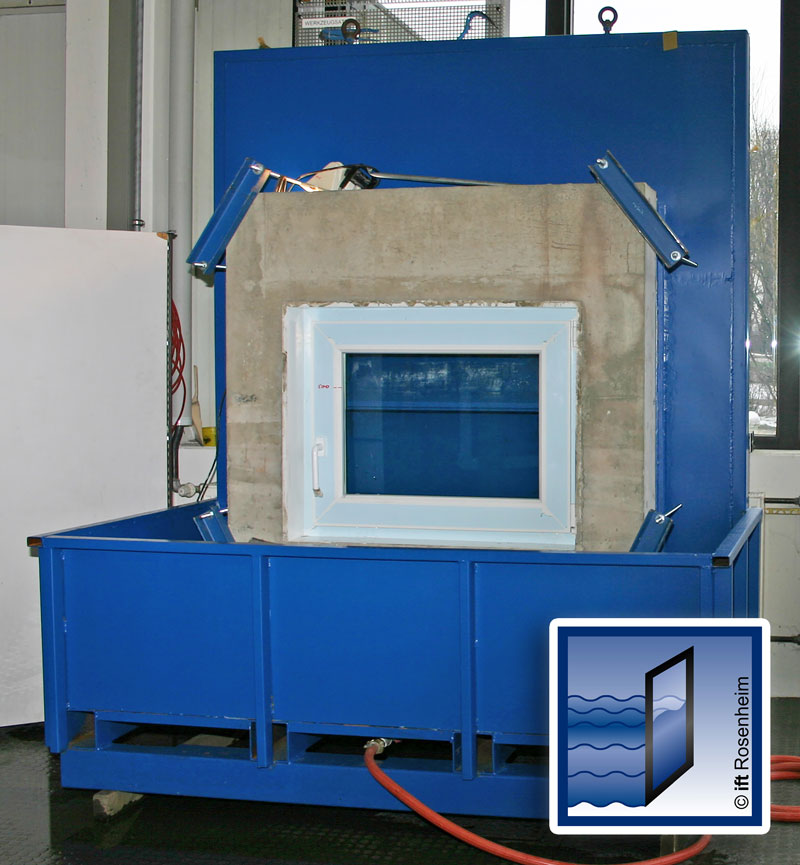

Ispitivanje vodonepropusnosti osigurava da se kišnica odvodi ciljano bez dopuštanja ulaska vlage u prostoriju koju treba zaštititi. To još ne pruža dokaz zaštite od poplava. Dokaz izvedbe protiv statičkog vodenog stupca pruža se izvana. Ovdje dolazi do izražaja ift-smjernica FE-07/1 [4]. Građevinski element se postupno preplavljuje izvana, uzimajući u obzir varijantu ugradnje, te se utvrđuje propuštanje.
Kako je tema zaštite od poplava i mogućih usporedivih metoda ispitivanja posljednjih godina dobila sve veću težinu, VdS je također objavio „VdS smjernice za sustave zaštite od poplava za zaštitu imovine“ [5] krajem 2022. godine.

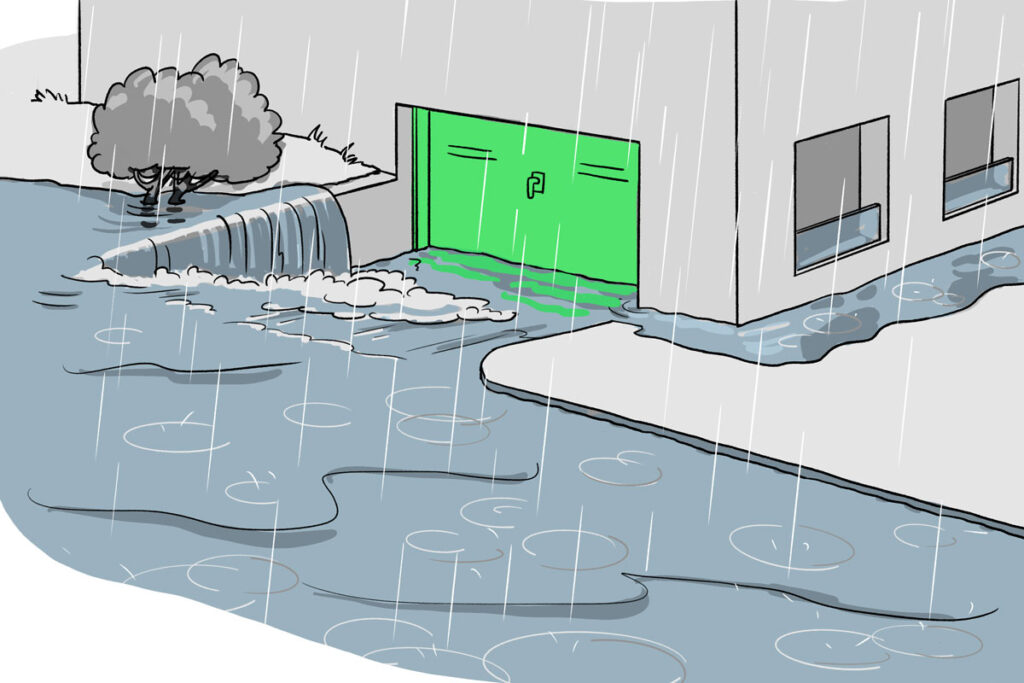

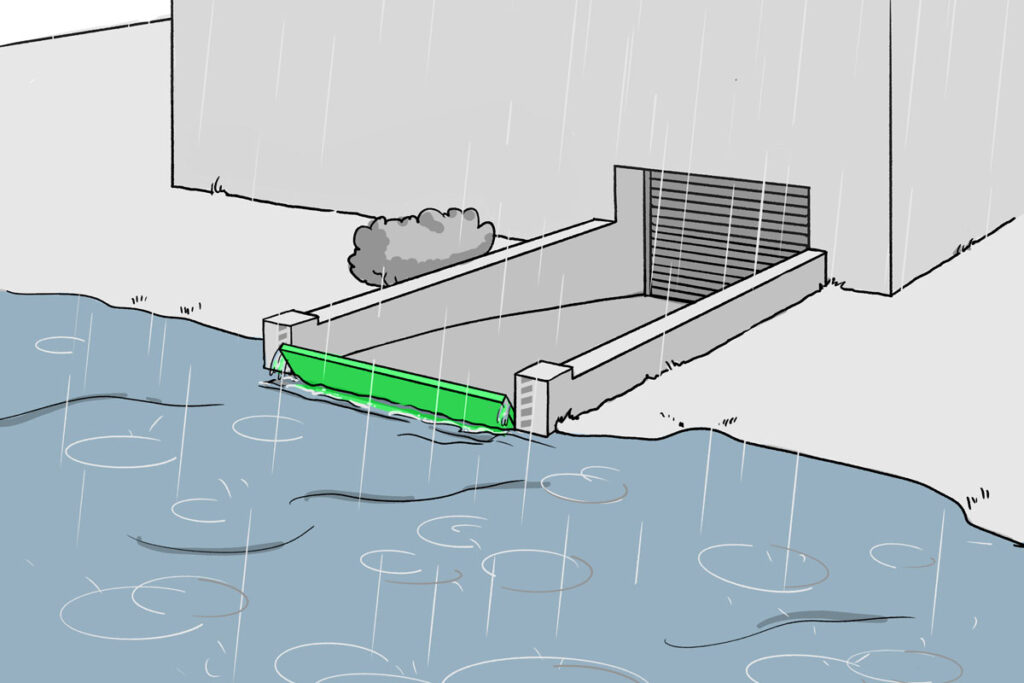

Ovdje je važno spomenuti da je posebna pažnja posvećena metodi provjere zaštitnih sustava za neizravnu zaštitu imovine. Prema definiciji u smjernicama, izravna i neizravna zaštita objekata razlikuju se po tome što je sustav zaštite integriran izravno u objekt koji se štiti (npr. prozor, fasada, vrata ili kapija) i/ili je ispred objekta (npr. sustavi izolacijskih greda ili pilota ili sustavi zaklopki i crijeva).
U ovom drugom slučaju, karakteristike izvedbe kao što su otpornost na dotok vode, prelijevanje, hidrodinamičko opterećenje (valovi) i otpornost na udar dopunjuju hidrostatičko opterećenje, koje se može identificirati kao jedna karakteristika izvedbe za građevinske komponente u izravnoj zaštiti objekata.
Zaštita od tuče
Normativne mogućnosti provjere otpornosti na tuču prema europskim standardima dostupne su za fleksibilne folije za hidroizolaciju. Međutim, oštećenja građevinskih elemenata ili materijala korištenih u sektoru građevinskih elemenata također se moraju procijeniti. Iz tog razloga, Udruženje kantonalnih vatrogasnih osiguravatelja (VKF) u Švicarskoj izradilo je opće i specifične specifikacije proizvoda i/ili materijala kako bi osigurala usporedivost u ocjeni.
Ispitivanje se provodi ispaljivanjem kuglica tuče različitih dimenzija, što se također odražava na klasifikaciju. Tako postoje klase otpornosti na tuču HW1 do HW5, gdje nominalni promjer projektila odgovara 10 do 50 mm. Ovisno o klasi, projektili se također različito ubrzavaju, tako da dolazi do unosa energije od 0,04 J do 31,5 J. Ako se može postići pozitivna klasifikacija, proizvod se može uključiti u registar tuče (www.hagelregister.ch i/ili www.hagelregister.at), kojem vlasnici zgrada, projektanti ili druge zainteresirane strane imaju pristup i mogu dobiti dodatne informacije.
Uragan
Dokazi o performansama otpornosti na opterećenje vjetrom prema europskim standardima stručnjaka do sada su se smatrali dovoljnim za srednjoeuropsko područje. Međutim, mjere se sve veće brzine vjetra. Pojam uragana dobiva sve više na važnosti. Do danas, europske ispitne metode nisu pružile mogućnosti provjere usporedive kao one poznate iz Amerike.
Tako se standard ASTM E 1996 [7] koristi kao standardna specifikacija građevinskih elemenata pogođenih vjetrom nanesenim krhotinama tijekom uragana, a ASTM E 1886 [8] kao standardna metoda ispitivanja za ponašanje građevinskih elemenata pogođenih krhotinama koje nosi vjetar i izloženih cikličnim tlakovima.
Osim udarnih opterećenja – uključujući ona uzrokovana okomito letećim gredama koje selektivno udaraju – primjenjuju se ciklička opterećenja. Ako europski standardni testovi s 50 izmjeničnih pozitivnih tlačnih/usisnih opterećenja, opterećenje prema ASTM E 1886 je raznovrsnije i intenzivnije. Građevinski element se ispituje pod osam različitih frekvencija tlaka s pozitivnim i negativnim smjerovima opterećenja. Pri ekstremnim pritiscima, opterećenje je 50 ciklusa, a na nižim pritiscima do 3500 ciklusa. Slične ispitne metode trenutno se obrađuju na europskoj razini u okviru ISO TC 162 / WG5, što naglašava značaj ove teme u Europi.
Zaključak
Uz testove prema europskim standardima kao temelj za moguće ili obvezne izjave o svojstvima, postoje opcije provjere u odnosu na vremenske ekstreme koji dobivaju na važnosti. Svaki davatelj licenci ili proizvođač pozvan je da razjasni želi li isporučivati proizvode za tržišni segment koji se može potkrijepiti klasifikacijama na temelju povezanih ispitivanja.
Literatura
- DIN EN 1027:2016-09 Prozori i vrata – Vodonepropusnost (EN 1027) – Metoda ispitivanja Beuth Verlag GmbH
- DIN EN 12208:2000-06 Prozori i vrata – Vodonepropusnost (EN 1027) – Klasifikacija Beuth Verlag GmbH
- DIN 18055:2020-09 Kriteriji za uporabu prozora i vanjskih vrata za pješake prema DIN EN 14351-1 Beuth Verlag GmbH
- ift-smjernica FE-07/1:2005-10 (u reviziji) Prozori i vrata otporna na poplave ift Rosenheim
- VdS smjernice 3855:2022-12 VdS smjernice za sustave zaštite od poplava za zaštitu imovine VdS Schadenverhütung GmbH
- www.schutz-vor-naturgefahren.ch
- ASTM E 1996 Standardna specifikacija za performanse vanjskih prozora, fasada, vrata i zaštitnih sustava pogođenih krhotinama koje nosi vjetar tijekom uragana ASTM International, West Conshohocken, PA 19428-2959. Sjedinjene Američke Države
- ASTM E 1886 Standardna metoda ispitivanja za ponašanje vanjskih prozora, fasada, vrata i zaštitnih sustava pogođenih projektilima i izloženih cikličnim tlakovima ASTM International, West Conshohocken, PA 19428-2959. Sjedinjene Američke Države
Autor teksta: Robert Krippahl, voditelj proizvoda specijaliziran za vanjska vrata i okove, ift Rosenheim
