Otklopno-zaokretni okov Winkhaus activPilot s novim ležajem krila nosivost do 150 kg težine krila.

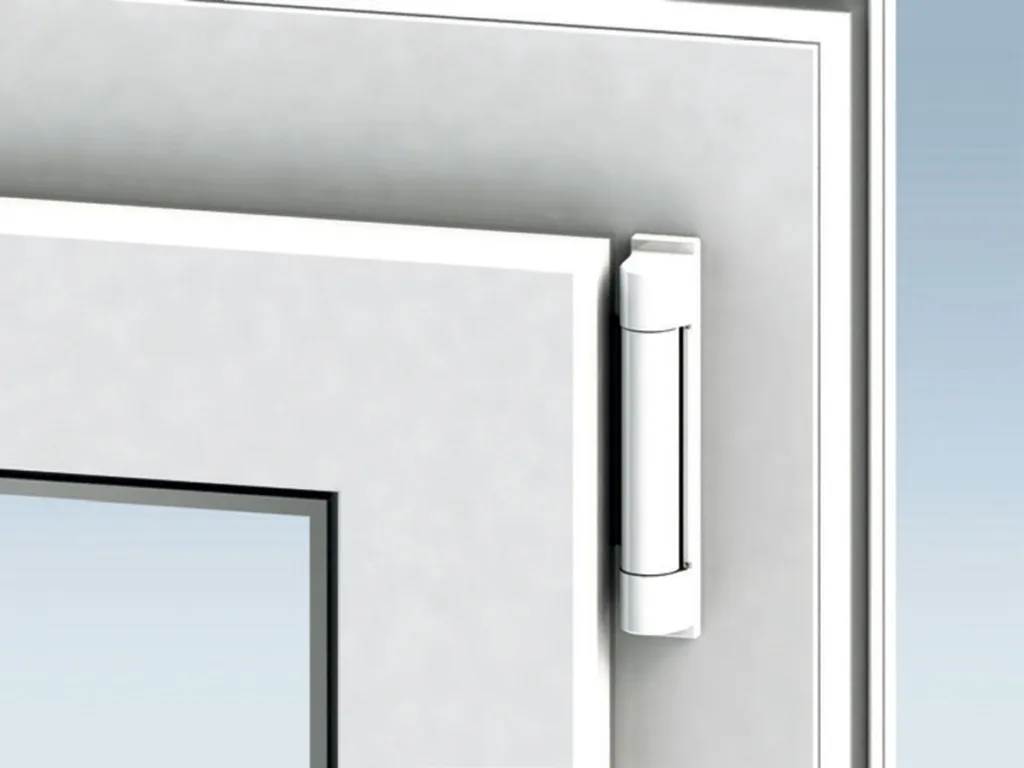

Bilo da je riječ o novogradnji ili sanaciji zgrada, veliki prozori su traženiji nego ikad, jer ti moderni elementi puštaju više svjetla u kuću, a svejedno štite od gubitka topline i od buke. No, s tim funkcijama dolazi do većih težina krila. S modelom activPilot Winkhausa proizvođač prozora sad ima još više fleksibilnosti kod teških prozora: sustav se trenutačno nadopunjuje novom šarkom koja bez dodatnih dijelova ima nosivost do 150 kg težine krila!
S novim ležajem krila ActivPilot kupcu se nude jedinstvena svojstva, jer su njegovi elementi prozora znatno snažniji.
Ciljanom tehničkom obradom postignut je dojmljiv učinak. Dijelovi ležaja nove spojnice izrađeni su od jakog čelika. Kako bi se bolje raspodijelilo opterećenje zbog većih težina i poboljšala potpora na okviru, povećale su se površine za potporu. Kutna spojnica je također malo duža. Međutim, pri obradi nove šarke nije potrebno prespajati prozore jer su broj otvora i njihovi položaji za kutne i nosivi dijelovi krila jednako točni kao što su i bili.
Stabilno rješenje nije samo funkcionalno nego i lijepo. Osim toga, čelični ležajevi krila izvrsne su za uske okvire. Još jedno važno svojstvo koncepta activPilot ostaje isto: glave vijaka nisu vidljive u montiranom prozoru i pokrivene su s spojnicom i ležajem za krilo.
Provjerena kvaliteta
Novi učinkoviti Ležaj testirani je prema kriterijima ispitivanja nove norme DIN EN 18126-8:2017 H3. Dovoljna su samo tri vijaka u Ležaju, u armaturi kako bi se lako dosegnulo 20.000 ciklusa otvaranja s krilima težine do 130 kg. To odgovara smjernicama „Udruge za kvalitetu brava i okova” za vijčani spoj dijelova okova kod otklopno-zaokretnih prozora. Četvrtim vijčanim spojem Ležaja – spojnice u čelični nosač omogućuje se kapacitet nošenja do 150 kg u istim uvjetima. To znači da Winkhaus može odustati od posebnog Ležaja na kojoj se nalazi više vijčanih spojeva.
Budući da je novi ležaj activPilot dosegao osjetno jače opterećenje, može se prenijeti postojeća protuprovalna certifikacija RC2 i RC3 prethodne certifikate.
Stavljanje na tržište
Winkhaus već uvodi novu spojnicu za sve uobičajene PVC profile prozora. Nakon toga slijede rješenja za drvene i aluminijske prozore s utorima za otvaranje krila od 16 mm.

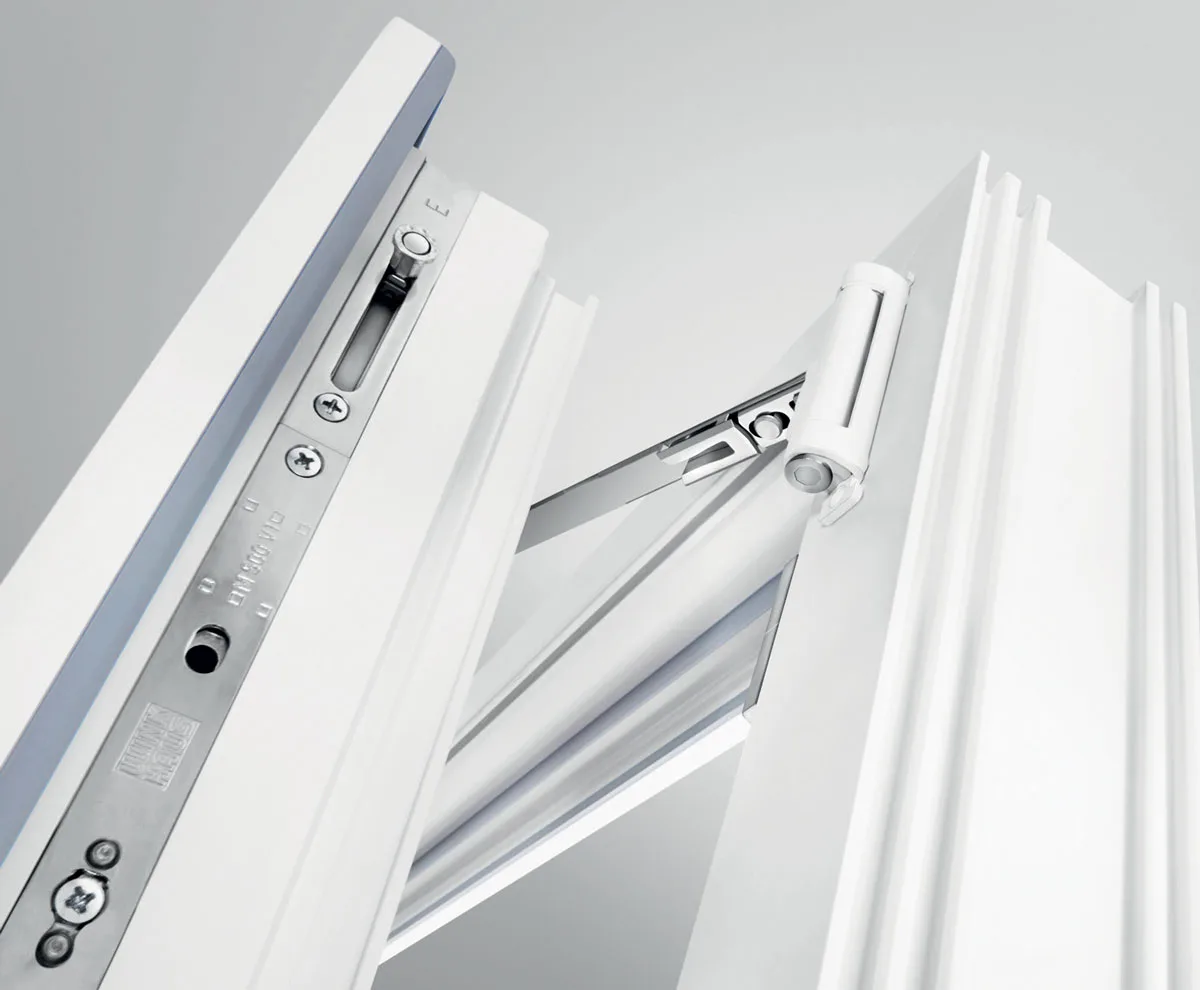

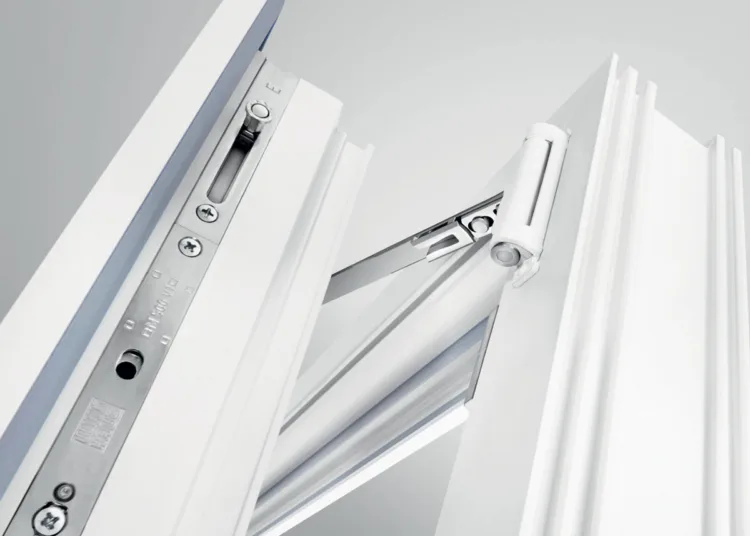

Spojnice za krilo u širokoj paleti
Dostupne su dvije varijante spojnica za krila: Jedna je opcija u obliku suze za pričvršćivanje vijcima u preklopu krila, a druga u izvedbi s preklopom. Nove spojnice s preklopom presavinute su u komadu i u potpunosti izrađene od čelika. Stoga mogu nositi znatno veće težine krila. Winkhaus po želji isporučuje spojnice u širokoj paleti boja s premazom u prahu. Nove spojnice za krila dostupne su s namještanjem po visini, zakretnom kočnicom ili s namještanjem pritiska zatvaranjem . Naknadna zamjena spojnica također je moguća jer postojeće i nove spojnice krila imaju identične položaje vijaka i čepova.
Stabilni kutne spojnice
Odgovarajući kutne spojnice također se nude u dvije varijante. Uska izvedba (širina 12 mm) preporučuje se za preklopne i sklopive spojnice krila. Pandan širok 16 mm može se primijeniti i na desnoj/lijevoj strani, a predviđen je za kombiniranje sa sklopivom spojnicom krila. Za velike težine krila na raspolaganju je dugačak klin koji seže sve do čeličnog armiranja. Svaka kutna spojnica i dalje ima iste položaje vijaka i čepova dosadašnje standardne spojnice.
Snažniji nego ikad prije!
Okov za prozor activPilot Concept s novim ležajem (spojnicom).
- Nosivost do 150 kg težine krila
- Ispitano prema normi DIN 13126-8:2017, klasa H3
- Jednostavna i brza integracija u tijek proizvodnje
- Velika nosivost zahvaljujući čeličnim spojnicama-(Ležajima )
