U ovom ćemo Vas radu upoznati sa osnovnim karakteristikama različitog dvostrukog izolacijskog stakla.
Kaljeno Low-e staklo
Primjenjuje se u stambenim, poslovnim zgradama (uredima, hotelima, trgovinama, aerodromima itd.) na krovovima, u kazalištima gdje se zahtijevaju transparentnost i niska refleksija.
Prednosti
• Kontrola topline i energetska učinkovitost
• Smanjenje troškova grijanja
• Omogućava maksimalnu korist od sunčeve topline
• Minimalni rizik od ozljeda, kada se slomi u male komadiće, tupe rubove fragmenata
U tablici 1 prikazana su osnovna svojstva Low-e stakla.

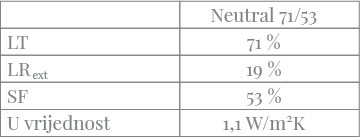

Tablica 1 – Kaljeno Low-e staklo
- 6 Low-e + 16 argon + 6
- označava se na kojem staklu se nalazi niskoemisijski premaz
LT – prijenos svjetlosti
LRext – refleksija svjetlosti prema van
SF – solarni faktor
Kaljeno SOLAR CONTROL i Low-e staklo
Ovo staklo ima dvostruku funkciju, kontrolu sunčevog zračenja i gubitka topline.
Primjena
Neutral 62/44: Primjenjuje se u obrazovnim ustanovama gdje je neophodna visoka propusnost svjetlosti.
Neutral 50/33: Primjenjuje se u uredima, hotelima i bolnicama gdje su neophodni optimalni prolazak dnevnog svjetla i učinkovita solarna kontrola.
Neutral 41/27: Primjenjuje se kod krovnih prozora ili toplih klimatskih predjela gdje se zahtjeva kontrola dnevne svjetlosti i efikasna zaštita od solarnog zračenja.
Deep Blue (Tamno plava) 40/28: Primjenjuje se za krovne prozore i stambene projekte gdje se zahtjeva veća kontrola dnevne svjetlosti, efikasnija kontrola sunčevog zračenja i efekt plave boje na fasadi.
Prednosti
• Kontrola toplinskog i sunčevog zračenja s jednim premazom
• Različiti izbori značajki za različite primjene
• Smanjenje troškova za grijanje i hlađenje
• Minimalni rizik od ozljeda kada se slomi u komadiće, tupe rubove fragmenata

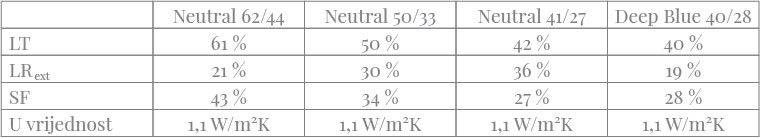

U tablici 2 dane su osnovne karakteristike kaljenog stakla koje ima funkciju solarne kontrole i Low-e stakla.
Tablica 2 – Kaljena stakla koja imaju funkciju solarne kontrole i Low-e stakla
- 6 Low-e + 16 Argon + 6
Ovisno o zahtjevima za prijenos svjetlosti (LT) i prijenos sunčeve energije (SF) odabire se odgovarajući tip stakla.
Kaljeno SOLAR CONTROL i Low-e staklo
Primjena
Neutral 70/27 namijenjeno je za: stambene objekte, vile i za frontalni dio skladišta gdje se zahtijevaju transparentnost i niska refleksija.
Neutral 58/32 namijenjeno je za: stambene objekte, urede i poslovne zgrade gdje su neophodni visoki prijenos svjetlosti i kontrola sunčevog zračenja.
Neutral 51/28 namijenjeno je za: bolnice, hotele gdje se zahtjeva optimalna svjetlosna transmisija, maksimalna solarna kontrola i zahtijevani efekt zelenkaste boje na fasadi.
Neutral 50/27 namijenjeno je za: urede, bolnice i hotele gdje se zahtijeva optimalan prijenos svjetlosti, maksimalna solarna kontrola i efekt plavkaste boje na fasadi.
Prednosti
• Toplinska i više učinkovita solarna kontrola s jednim premazom
• Različiti izbori boja na fasadama za različite primjene
• Smanjenje troškova grijanja i hlađenja
• Minimalni rizik od ozljeda kada se slomi u male komadiće, tupe rubove fragmenata
U tablici 3 prikazane su osnovne karakteristike kaljenog stakla koje ima funkciju solarne kontrole i Low-e.

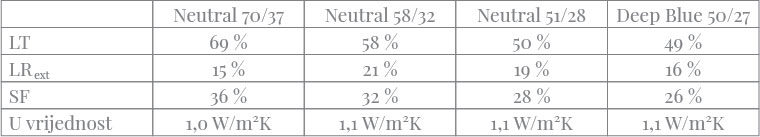

Tablica 3 – Kaljeno staklo koje ima funkciju solarne kontrole i Low-e
- 6 premaz + 16 Argon + 6
Kaljeno SOLAR CONTROL i Low-e staklo
Primjena
Neutral 60/28 namijenjeno za: stambene objekte, hotele, bolnice i obrazovne institucije gdje se zahtijeva: visoka svjetlosna propustljivost, maksimalna solarna kontrola, niska refleksija i neutralan efekt na fasadi.
Prednosti
• Istaknuta selektivnost koja osigurava visoku propusnost svjetlosti i maksimalnu solarnu kontrolu.
• Udobniji interijer osiguravajući energetsku učinkovitost iz maksimalnu solarnu i toplinsku kontrolu, dok istovremeno pružajući niži odraz i transparentnost.
• Minimalni rizik od ozljeda, pri lomljenju se dobivaju mali komadi, fragmenti s tupim rubovima.
U tablici 4 prikazane su osnovne karakteristike kaljenog SOLAR CONTROL i Low-e stakla.

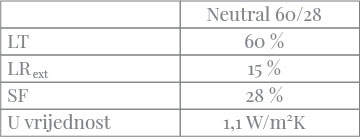

Tablica 4 – Osnovne karakteristike SOLAR CONTROL i Low-E stakla
- 6 (premaz) + 16 Argon + 6
Premaz na poziciji broj 2 gledano izvana
Kaljena stakla SOLAR CONTROL
Primjena
Fasada ili prozori poslovnih zgrada gdje se zahtijevaju reflektirajuća stakla.
Prednosti
• Sprječava prijenos solarne topline u zgrade
• Kontrolira sjaj sunčeve svjetlosti
• Energetska učinkovitost i ušteda troškova za hlađenje
• Savršen ujednačen izgled fasada
• Osigurava privatnost
• Može biti prethodno zagrijano, toplinski ojačano, laminirano, glazirano i savijeno
• Jednostavno za rukovanje i obradu
• Životni vijek neograničen

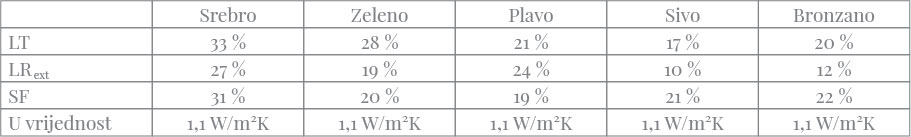

U tablici 5 prikazane su osnovne karakteristike stakla sa solarnom kontrolom.
Tablica 5 – Osnovne karakteristike stakla sa solarnom kontrolom
- 6 (premaz) + 16 Argon + 6
- Premaz na poziciji broj 2 SOLAR CONTROL, a na poziciji 3 Low-e gledano izvana
STAKLA SA SOLARNOM KONTROLOM
Primjena
Za fasade ili prozore poslovnih zgrada gdje se zahtijevaju reflektirajuća stakla.
Prednosti
• Sprječava prijenos solarne topline u zgrade
• Kontrolira sjaj sunčeve svjetlosti
• Osigurava ugodno radno okruženje
• Energetska učinkovitost i ušteda troškova za hlađenje
• Optimalan prijenos svjetlosti
• Zbog premaza, boja supstrata djeluje jasnije
• Osigurava privatnost
• Može biti prethodno zagrijano, toplinski ojačano, laminirano i savijeno
• Jednostavno za rukovanje i obradu
• Životni vijek neograničen
U tablici 6 prikazane su osnovne karakteristike stakla sa solarnom kontrolom.

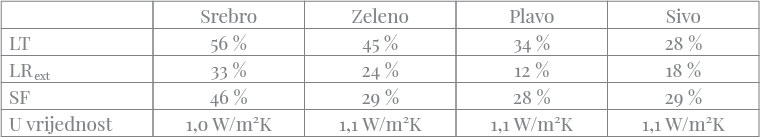

Tablica 6 – Osnovne karakteristike stakla sa solarnom kontrolom
- 6 (premaz) + 16 Argon + 6
- Premazi na poziciji broj 2 SOLAR CONTROL a na poziciji 3 Low-e gledano izvana
Definicije povezane s optičkim karakteristikama stakla
U ovom dijelu teksta navest ćemo osnovne optičke karakteristike stakla na engleskom i njihov prijevod na hrvatski jezik. Domaća literatura je vrlo siromašna ovim materijalima i uglavnom je na engleskom jeziku. Na ovaj način želimo vam olakšati prijevod i pojašnjenje određenih pojmova i definicija.
POJMOVNIK
- Daylight Transmittance (LT %): The ratio of the visible spectrum (light) that is transmitted through glass.
Prolaz dnevne svjetlosti (LT %): Količina vidljivog spektra (svjetlosti) koja se prenosi kroz staklo. - Daylight Reflectance Outdoor (LRext %): The ratio of the visible spectrum (light) that is reflective outside by glass.
Refleksija dnevne svjetlosti ka otvorenom (LRext %): Količina vidljivog spektra (svjetlosti) koji se odbija od stakla prema van. - Solar factor (g value) (%): The percentage of total solar radiant heat energy passing through the glass. The lower solar factor means better solar control.
Solarni faktor (g vrijednost) (%): Postotak ukupne toplinske energije sunčevog zračenja koja prolazi kroz staklo. Niži solarni faktor znači bolju solarnu kontrolu. - Shading Coefficient: The ratio of solar factor of a particular glass type to the solar factor of 3 mm clear float glass (0, 87), set identical conditions. The lower shading coefficient means better solar control.
Koeficijent zasjenjenja: Odnos između solarnog faktora određene vrste stakla i solarnog faktora prozirnog float stakla debljine 3 mm (0,87), uz identičan skup uvjeta. Niži koeficijent zasjenjenja znači bolju solarnu kontrolu. - U value (W/m²K): A measure of the rate of heat loss of a building component. The lower U value means better heat control and more comfort in winter.
U vrijednost (W/m²K): Mjera količine toplinskih gubitaka građevinske komponente. Niža U vrijednost znači bolju kontrolu topline i veću udobnost zimi. - Colour Rendering Index (Ra) (%): Describes how much an object’s colour changes, when it is observed through glazing. The higher the colour rendering index is the more natural the object’s colours appear.
Indeks postojanosti boje (Ra) (%): Opisuju koliko se boja objekta mijenja, kada se promatra kroz ostakljenje. Što je veći indeks postojanosti boja, to su boje objekta prirodnije.
Sažetak pojedinih vrsta stakla
Kontrola topline
Staklo za kontrolu topline
Nanošenjem Low-e premaza (niskoemisijskih premaza) sprječava se gubitak topline kroz ostakljenje.
Kontrola solarne energije
Primjena ostakljenja za kontrolu sunčeve energije smanjuje solarne dobitke ljeti.
Kontrola topline i solarne energije
Korištenjem premaza koji ima svojstva osigurati kontrolu izmijenjene topline i solarne energije, osigurava se učinkovita toplinska izolacija sprječavanjem toplinskih gubitaka zimi i smanjenjem solarnih toplinskih gubitaka ljeti.
Sigurnosna stakla
Zbog svojstava kaljenog stakla, kaljena Low-e/Solar Control Low-e stakla usvojena su za upotrebu kao sigurnosna stakla jer se u slučaju loma rasipaju u male, tupe fragmentirane dijelove koji smanjuju rizik od ozljeda. Približno imaju pet puta veću otpornost na udar od kaljenog stakla.
Sigurnosna i zaštitna stakla
Korištenjem ovog stakala osigurava se najbolji način za zaštitu života. To je najčešće laminirano staklo izrađeno spajanjem dvije ili više staklenih ploča pod utjecajem topline i tlaka sa posebnim vezivnim sredstvom polyvinyl-butyral folija (PVB). Primjena ove tehnologije minimalizira rizik izazvan lomljenjem stakla jer osigurava da odlomljeni fragmenti ostanu na mjestu. Sigurnosno ekstra prozirno staklo novi je proizvod. Riječ je o proizvodu koji se formira pomoću float stakla s niskim udjelom željeza i ima jasniju sliku i pokazuje izložene objekte u stvarnoj boji.
Namjena
• Opća sigurnost. Smanjuje rizik zahtjeva kao posljedice nesreće.
• Sigurnosne značajke osobine. Sprječava/odgađa lomljenje i napad uzrokovan određenim sredstvima kao što su kamen i palice.
• Kontrola ultraljubičastog zračenja (UV): Ultraljubičasto i UVB i UVA zračenje može se smanjiti do 97 %.
• Zvučna izolacija: Značajno utječe na zvučnu izolaciju.
• Toplinska i solarna kontrola: Toplinska i solarna kontrola osigurava se s Low-e i solarnim Low-e premazom laminiranog stakla.
• Dekoracija: Različiti izbor boja nudi više mogućnosti za arhitekte i uređenje interijera s transparentnim izgledom.
Područje upotrebe
• Izlozi prodavaonica
• Ograde
• Krovna i stropna ostakljenja (ostakljenje iznad glave)
• Ostakljenje od nivoa poda (prozor i klizna vrata)
• Unutarnji elementi
Preporuča se za uporabu, posebno u školama, staklenicima, sportskim objektima, izlozima prodavaonica, muzejima, policijskim postajama, bolnicama, vojnim objektima, kao i u raznim vrstama banaka.
STAKLO ZA SIGURNOST
Potrebno je utvrditi razinu sigurnosti koju zahtjeva primjena stakla prema tablici 7.

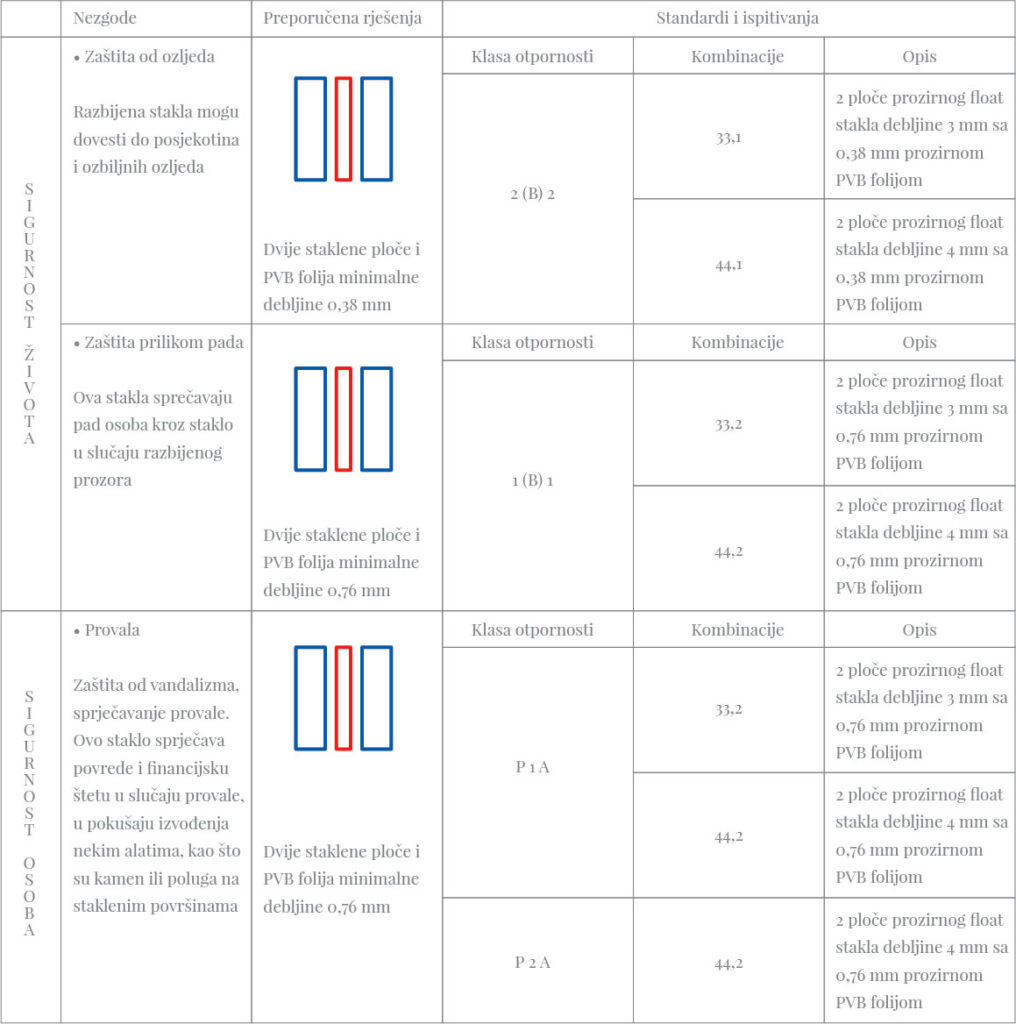

U tablici 7 prikazane su razine (klase sigurnosti) laminiranog stakla.
Zvučna laminirana stakla
Zvučna laminirana stakla posebno su razvijena kako bi osigurala odgovarajuću zvučnu izolaciju u prostoriji ukoliko je razina buke u okolišu visoka. Ova stakla ne pružaju samo zvučnu izolaciju nego i sigurnosne karakteristike. Da bi se osigurala učinkovita zvučna izolacija, ova stakla i pregradni elementi poput zida, krova i spojeva unutar zgrade zahtijevaju slične mjere predostrožnosti.
Porast urbanizacije uzrokuje buku. Zagađenje bukom uzrokuju automobili, promet, zrakoplovi a imaju značajan učinak na ljudsku fiziologiju i psihologiju. S psihološkog aspekta, takvi se učinci mogu manifestirati gubitkom sluha, povišenim krvnim tlakom, kardiovaskularnim bolestima. S psihološkog aspekta mogu se očitovati stresom, nesanicom, zabrinutošću i smanjenom koncentracijom. Korištenjem ovog stakla, vanjska razina buke mora se smanjiti na razinu mirnog okruženja. Na ovaj način se poboljšava kvaliteta života pojedinačno. Analizom zvučne izolacije može se reći da 10dB odgovara smanjenju buke za 50%. U tablici 8 prikazane su osnovne karakteristike zvučno izoliranog stakla.

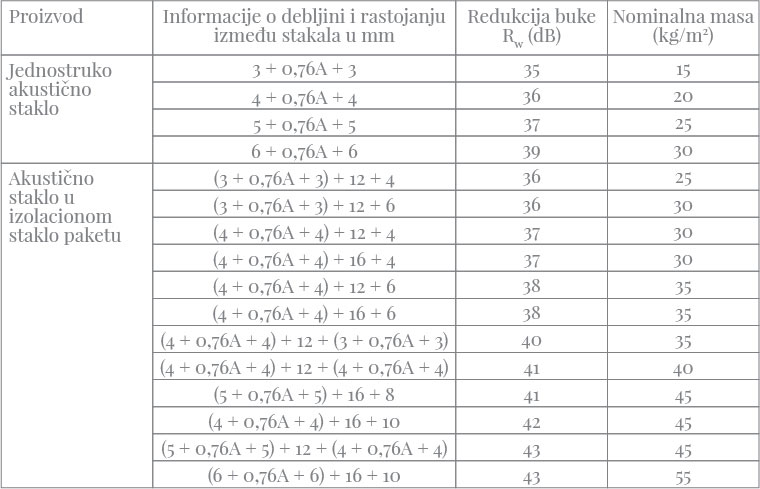

Tablica 8 – Osnovne karakteristike pojedinih vrsta stakla
Rezultati ispitivanja su izvođeni na staklima dimenzija 1230×1480 mm, i ocjenjeni su u skladu sa EN ISO 717 – 1.
PRAVO STAKLO – PRAVO RJEŠENJE

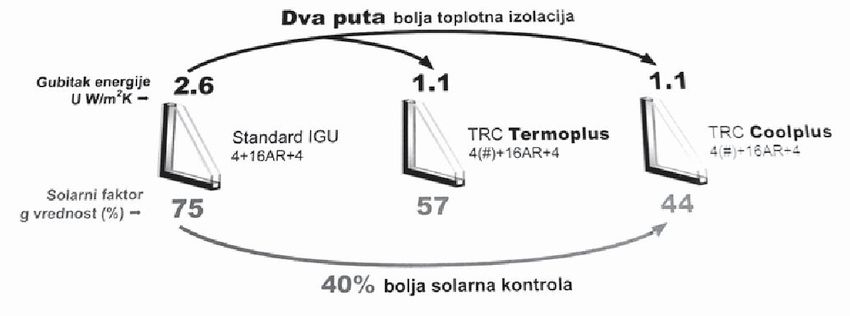

Na slici 1 prikazan je razvojni put dvostrukog termoizolacijskog stakla ispunjenog zrakom ili argonom.
Slika 1 – Razvojni put dvostrukog termoizolacijskog stakla ispunjenog zrakom ili argonom
Iz slike 1 vidi se da je potrebno kombinirati koeficijent prijenosa topline U i solarnog faktora. Klimatske promjene dovele su do povećanja temperature, pa su troškovi hlađenja i klimatizacija značajno veći. Potrebno je racionalno upravljati potrošnjom energije, kako bi osiguralo zdravlje i udobnost. Prozor više nije najslabija energetska točka na fasadi. A to je u osnovi potrebno zbog propuštanja svjetlosti, koje je osnova zdravog stanovanja.
U tabeli 9 prikazane su različite vrste termoizolacijskog stakla koja se manifestiraju različitim koeficijentom prozirnosti, refleksije, solarnog stakla, koeficijenta zasjenjenja i koeficijenta prolaska topline.

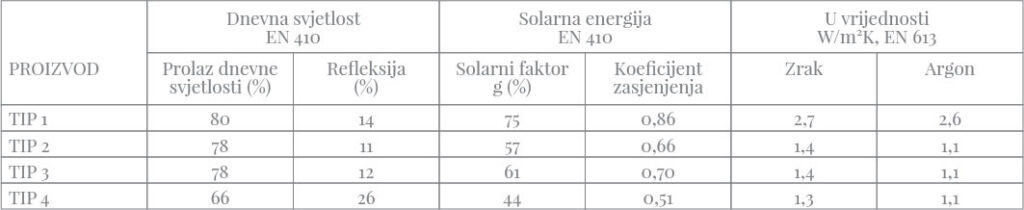

Tabela 9 – Optičke karakteristike pojedinih vrsta termoizolacijskog stakla
Autori teksta: Prof. dr D. Škobalj, Ž. Đokić, dipl.inž.
