Odabir izolacijskog stakla

Odabir izolacijskog stakla (IGU – Insulated Glass Unit) važan je korak u osiguravanju energetske učinkovitosti, udobnosti i sigurnosti vašeg prostora. Staklo površinom prozora i vrata I njegove značajke imaju najznačajniji utjecaj na ukupne značajke prozora, vrata i staklenih stijena.

Iako može biti primamljivo odabrati najjeftiniju opciju, ulaganje u kvalitetnije IZO staklo može donijeti dugoročne uštede na računima za energiju – trošak grijanja zimi, ali i trošak klimatizacije ljeti. Pri tom treba imati u vidu značajke mikro i makro lokacije, orijentaciju staklenih površina, izloženost buci, riziku provale, željama investitora za određenim estetskim značajkama i sl. U konačnici je važno uravnotežiti značajke, prednosti i želje s raspoloživim budžetom.

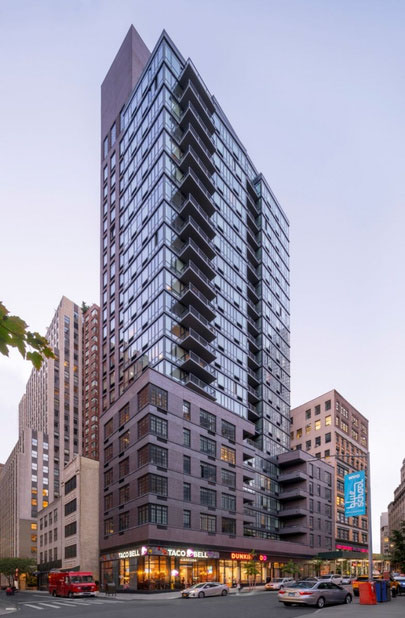

Referentni objekt - 56 Fulton street, NY — Referentni objekt – 56 Fulton street, NY

U nastavku donosimo nekoliko temeljnih smjernica koje vam mogu pomoći u odabiru optimalnog izolacijskog stakla:

Možda vaszanima

Kaljeno staklo na projektu "The Park" u Varšavi / photo: PRESS GLASS

VRSTA STAKLA – KAKO ODLUČITI U KOJEM SMJERU KRENUTI? DVOSLOJNO ILI TROSLOJNO IZO STAKLO?

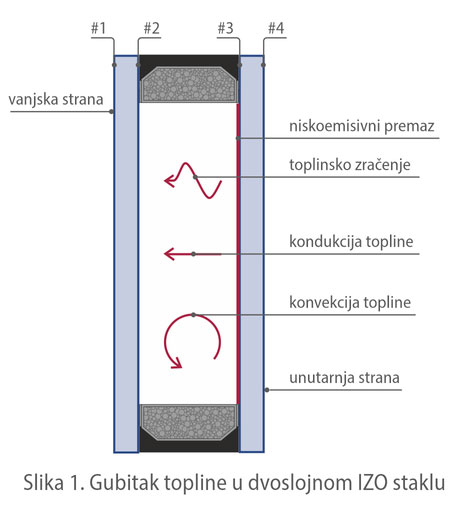

Dvoslojno IZO staklo je najčešći izbor jer nudi dobar omjer izolacije i cijene. Troslojno staklo pruža vrhunsku izolaciju, ali je skuplje. Preporuka ide u smjeru da na području Mediterana, zbog blagih zima, nema potrebe za poskupljivanjem konstrukcija s trećim slojem, već je bolje da je dio budžeta za treći sloj preusmjeren na odabir kompozicije koja će ljeti štititi prostor od prekomjernog ulaza topline. (staklo sa solarnom kontrolom). Low-E staklo ima poseban premaz kojim se sprječava gubitak topline iz prostora u kojem boravimo, te se poboljšava energetska učinkovitost, što čini primjenu tog premaza nužnim.

MATERIJAL DISTANCERA

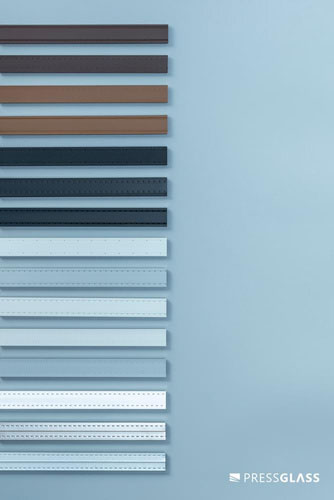

Materijal distancera također ima značajan utjecaj na ukupne performanse prozora. Donedavno su se pri izradi IZO stakala standardno upotrebljavali aluminijski distantni profili, s obzirom na sve veće zahtjeve u toplinskoj izolaciji prozora (U-Wert) ali su se s vremenom pokazali kao slabe točke te iste izolacije prozora. Rješenje problema može se pronaći u primjeni takozvanog „toplog profila“ (Warm Edge) , koji je najčešće izrađen od kombinacije materijala koji pružaju bolja izolacijska svojstva. Za ove tipove distancera nudi se široka paleta boja tako da osim poboljšanja toplinske izolacije prozora, značajno mogu unaprijediti i estetiku. Detaljniji uvid u područje distantnih profila, uz sve podatkovne listove možete pronaći na web stranici Press Glass-a.

ISPUNA PLINOM

Zrak: Osnovna i najjeftinija opcija koja nudi nižu izolaciju. Opcija koja je izbačena iz primjene kod svih proizvođača IZO stakala kojiprate zahtjeve Europske norme EN1279.
Argon: Najpopularniji izbor za poboljšanje toplinske izolacije bez značajnog povećanja cijene.
Krypton: Pruža još bolju izolaciju,, ali je značajno skuplji. Višestruki rast cijene ovog plina tijekom posljednjih nekoliko godina gotovo ga je potisnuo iz upotrebe, jer je benefit buduće energetske uštede nemoguće opravdati tako visokom cijenom.

Za prozore stambenih zgrada, prema Tehničkom propisu o racionalnojuporabi energije i toplinskoj zaštiti u zgradama (NN 128/15, 70/18,73/21), minimalna Ug vrijednost stakla ne smije biti viša od 1,1 W/m²Kza vanjske prozore. Obzirom da dvoslojno IZO staklo koje čine Float4mm i Low-E 4 mm bez zaštitnog plina ima vrijednost 1,4 W/m²K punjenje IZO stakla Argonom je nužno kako bi ono ispunjavalominimalne tehničke propise. Prema En1279-3, minimalna koncentracija argona u dvostrukom ili trostrukom staklu mora iznositi nahmanje 90% u trenutku proiyvodnje. Standard specificira dopuštenu stopu gubitka plina tijekom vremena, tako da nakon 10 godina koncentracije argona ne smije pasti ispod 80%. Ovo je samo jedan od niza argumenata zašto proizvodnju IZO stakala treba povjeriti pouzdanom i ozboljnom proizvođaču, koje je nositelj certigikata kvalitete i koji može jamčiti slijedivost proizvodnje i striktno poštovanje normi.

Debljina stakla

Debljina stakla kao parameter, u prvom redu ovisi o veličini staklene plohe koja se naručuje. Što je površina stakla većai staklo mora biti deblje. Međutim, debljina stakla isto tako utječe i na bolju toplinsku izolaciju te sigurnost. Prilikom narudžbe većih kvadratura (>2,5m²), veće debljine je potrebno primjeniti radi same statike stakla. Ukoliko konstrukciju ne želimo učiniti još težom (širi okviri, jači okov…) preporuča se odabrati manju debljinu, ali kaljeno staklo. Kaljeno staklo osim značajno veće čvrstoće osigurava i dodatnu sigurnost, jer se prilikom loma, rasipa u sitne komadiće tupih oštrica koji su puno manje opasni. Asimetrična debljina pojedinačnih stakala u IZO kompletu, odnosto različite debljine stakla unutar iste kompozicije mogu pomoći u smanjenju prijenosa zvuka, odnosno zaštite stakla.

Ug VRIJEDNOST

Ug vrijednost je varijabla koja nam govori o tome kolika je naša toplinska izoliranosti IZO stakala te je ključna za energetski učinkovite prozore. Niže Ug vrijednosti smanjuju troškove grijanja, poboljšavaju ukupnu udobnost unutarnjeg prostora i smanjujući ugljički otisak zgrade (CO₂). Primjeri:

Jednoslojno staklo ima Ug vrijednost 5,8 W/m2k, što znači da je toplinska izolacija loša
Dvoslojno staklo s Low-E premazom i argonskom ispunom može imati Ug vrijednost oko 1,1 W/m²K, što je puno bolja izolacija.
Troslojno staklo sa standardnim low-e premazima i plinskom ispunom može postići Ug vrijednosti oko 0,5 W/m²K, pružajući izuzetno visoku razinu toplinske izolacije prostora u kojem boravimo.

G VRIJEDNOST (%)

G-vrijednost također poznata kao Solarni koeficijent prijenosa topline ili SHGC, odnosi se na količinu sunčevog zračenja koja prolazi kroz IZO staklo. Ova vrijednost se izračunava kao postotak (%) i označava udio energije koji ulazi u unutrašnjost zgrade. On predstavlja ključni faktor pri odabiru staklenih površina za energetski učinkovite zgrade, ovisno o klimi i željenoj ravloteži između prirodnog svjetla i solarnog dobitka topline.

Viša G-vrijednost znači da više sunčeve topline ulazi u zgradu, što može biti čak i korisno u hladnijim klimama jer smanjuje potrebu za grijanjem.
Niža G-vrijednost je poželjnija u toplijim klimama za energetski učinkovite zgrade. Jer smanjuje količinu topline koja ulazi, čim se smanjuju troškovi hlađenja. Primjeri:

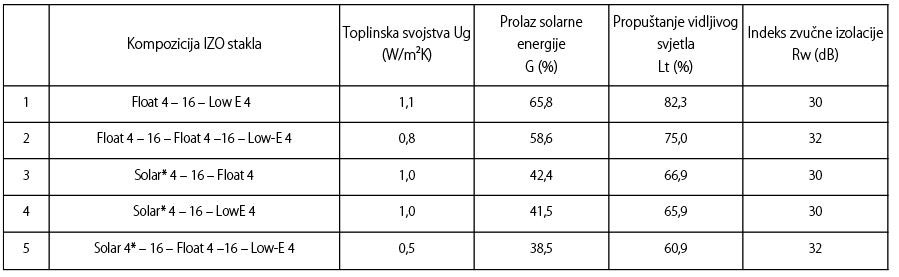

Tablica - Svojstvo IZO stakla — Tablica – Svojstvo IZO stakla

Gore navedeni primjeri pokazuju kako se raznim kombinacijma premaza namijenih rezidencijalnim projektima te odabirom 2 ili 3 sloja mogu postići različiti efekti. Odabirom troslojnog stakla sa vanjskim U_g vrijednost koja je važna zimi, ali i relativno niskim prolaz solarne energije lijeti. Pritom je zadržana relatino visoka propustost vidljivog svjetla. Kombinacijama raznih solarnih premaza proizvođača koji se uglavnom koriste u komerijalnim projektima, moguće je postići i G-vrijednost iposd 20%, ali u tom slučaju će i propuštanje vidljivog svjetla pasti ispod 30%. Svaki investitor će za njemu prihvatljivu kombinaciju, sukladno vlastitim preferencijama koje diktiraju razni faktori.

Zvučna izolacija

Prilikom zaštite od buke vrijedi pravilo da ukoliko se u prostoriji buka smanji za 10dB u odnosu na vanjsku buku, perceprija je onih koji su u prostoru da je buka smanjena svostruko. Umanjenje buke od 40 dB tu percepciju diže na čak 94%!

Najboljiefekt na smanjenje buke kod IZO stakla postiže se odabirom stakala veće debljine, laminiranog stakla ili pak odabirom stakala različite debljine. Sposobnost stakla za zvučnu izolaciju izražava se indeksom zvučne izolacije R_w i on se kreće između 30 i 53 dB. Iz gornje tablice vidljivo je da najjednostavnije kompozicije IZO stakala umanjuju buku za 30 dB, a za one koji očekuju značajniju zaštitu sustavi certificiranih akustičnih IZO stakala mogu se naći na Press Glass webu.

Sigurnost

Laminirano staklo – Nudi značajnu sigurnost od provale jer prilikom razbijanja, ostaje povezano PVB folijom.
Kaljeno staklo – Čvršće je od običnog stakla i do 6 puta te se lomi u manje relativno neopasne komadiće. Na mjestima gdje postoji izražen rizik od pucanja stakla njegova primjena je obavezna.

Estetika

Svaki proizvođač stakla nudi široku paletu premaza, koji osim gore opisanih svrha, mogu imati i samo estetsku funkciju. Za pojedine namjene muguće je u IZO staklo uključiti ornamentalna stakla i pjeskarena stakla s motivima po odabiru kupca. U svrhu estetike kupci mogu odabrati i izvedbu IZO stakla s ugrađenim ukrasnim lestvicama u raznim oblicima i bojama.

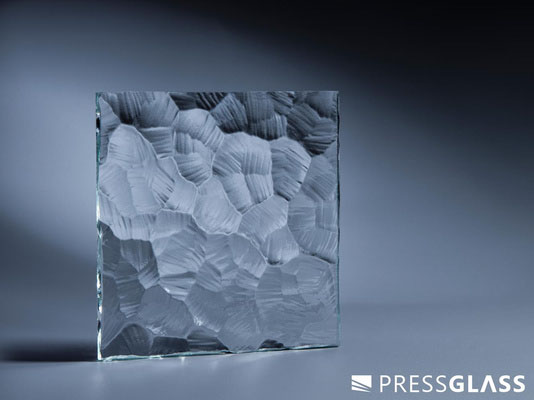

Slika 5 - Primjer ornamentalnog stakla — Slika 5 – Primjer ornamentalnog stakla

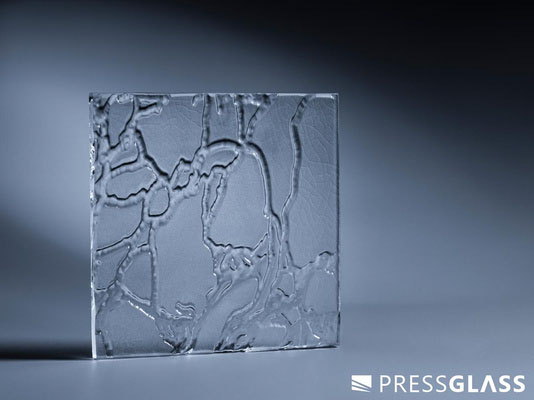

Slika 6 - Primjer ornamentalnog stakla — Slika 5 – Primjer ornamentalnog stakla

Certifikati i standardi

Vrlo važno, je provjeriti zadovoljava li proizvedeno IZO staklo međunarodne standarde proizvodnje, odnosno Europsku Normu EN 1279. Na nekim tržištima IZO staklo mora biti i certificirano sukladno lokalnoj regulativi (CEKAL; BENOR; RISE…). Proizvođača koji je nositelj ovih certifikata, treba smatrati pouzdanim i sigurnim partnerom, jer certifikati jamče da se procesi i korišćeni materijali u proizvodnji redovito izlažu provjerama i testiranjima.

Jamstvo

Provjerite jamstvo koje nudi proizvođač IZO stakala. Dulje jamstvo često ukazuje a povjerenje u trajnosti i performanske proizvoda. Imajte u vidu da je najskuplja zamjena već intaliranih prozora, odnosno IZO stakala, gdje su troškovi zamjene višestruko viši od same cijene prozora ili IZO stakla.

Detalji vezani za IZO staklo vrlo su često neopravdano zanemareni od srane investitora i projektanata te potencijal za uštede nastale odabirom optimalnog IZO stakla često odstaje nerealiziran. Razmatranjem gore navedenih faktora, možete odabrati izolacijsko staklo koje najbolje odgovara vašim potrebama, osiguravajući pritom energetsku učinkovitost, udobnost i dugotrajnu vrijednost vašeg doma ili poslovnog prostora.

Autor članka: Igor Vlahović, dipl.ing.stroj., MBA Press Glass d.o.o.
