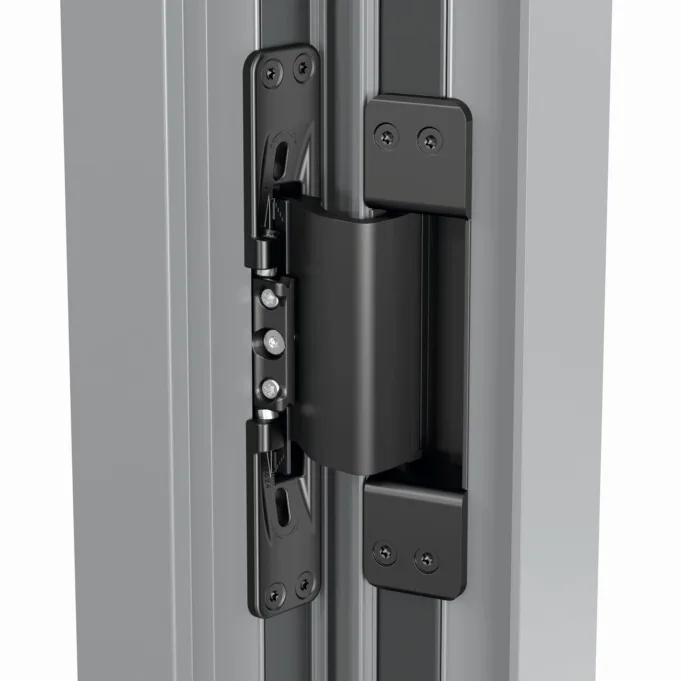

Brža obrada, ugodnija na gradilištu i lakša za podešavanje, to su tehničke prednosti skrivene spojnice Hahn VL-Band AT. Ove nove spojnice su za vrata sa poravnatim aluminijskim profilima, bez preklapanja profila i potpuno su skrivene unutar profila.
Varijabilni pričvršćivači (čahure)
Novorazvijeni pričvršćivači jamče stabilan spoj dijelova spojnica s profilom i sprječavaju utiskivanje zidova profila. Zahvaljujući višestrukim mogućnostima međusobnog kombiniranja, elementi mogu varijabilno premostiti razmake od zidova između 38 i 83 mm. Pričvršćivači mogu odgovarati i metalnim i plastičnim spojkama. To znači da se ista verzija spojnica VL-Band može koristiti na različitim serijama profila. Spojnica je jednako prikladna za DIN lijevo i DIN desno te vrata koja se otvaraju prema unutra i prema van.
Trodimenzionalno podesiva
Nova spojnica sada je kontinuirano podesiva u 6 smjerova. Za podešavanje visine može se koristiti raspon od +/- 4 mm. Raspon od +/- 4 mm također je dostupan u vodoravnom smjeru. Brojčane skalne oznake na spojnicama pokazuju instalateru vrijednost za koju je krilo pomaknuto. Novo je podešavanje pritiska brtvljenja od +/- 1,5 mm. To omogućuje savršeno prilagođavanje svakog elementa vrata uvjetima na gradilištu. Podešavanje može obaviti jedna osoba na visećim vratima.
Veća nosivost i pojednostavljena montaža
Ako se koriste dvije Hahn VL-Band AT spojnice, zajedno mogu nositi krila do 180 kg, ovisno o profilu. Budući da se profili različito ponašaju zbog svojih tehničkih osobina, za spojnice tipa VL-Band AT tvrtka Dr. Hahn nudi odgovarajuće nacrte za obradu i ugradnju kao i tablice opterećenja. Dr. Hahn preporuča da se prije uporabe zatraži tehnički savjet od nadležne tehničke službe.
Spojnice se spajaju pomoću posebno dizajniranih potpornih krakova. Krilo dolazi direktno u krajnji položaj i ne treba ga dodatno podupirati za montažu. Za podizanje krila nisu potrebni posebni alati. Element je pričvršćen navojnim spojem između dva dijela spojnice. Spojnice tipa VL-Band općenito su unaprijed sastavljene.

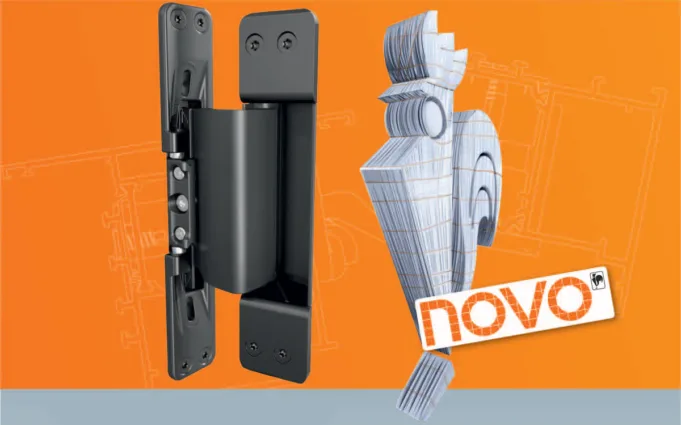

Elegantan dizajn nove spojnice je posebno privlačan
Spojnica dolazi u elegantnoj crnoj verziji. Dizajnerski tim tvrtke Dr. Hahn je veliku važnost pridavao korištenju što manje vidljivih vijaka. Vijci za pričvršćivanje trebaju biti iste nijanse crne i što manje upadljivi. Samo vijci koji se koriste za podešavanje pojavljuju se u srebrnoj nijansi. Plastična školjka u udubljenju na bočnoj strani okvira podupire toplinsku izolaciju i onemogućuje pogled unutar profila.
Jednostavna demontaža
Demontaža na licu mjesta je posebno jednostavna. Potrebno je otpustiti samo jedan sigurnosni vijak po spojnici kako bi se krilo moglo ukloniti bez posebnog alata. Kao i kod najnovije verzije, maksimalni kut otvaranja je 105°. Ograničenje otvaranja mora biti osigurano na licu mjesta.
U certificiranju u skladu s normom EN 1935:2002 spojnice su dosegle klasu 13 za vrata izložena velikim opterećenjima.
O tvrtki Dr. Hahn
Proizvođač spojnica za vrata Dr. Hahn iz Mönchengladbacha već dva desetljeća radi sa skrivenim spojnicama. Prva verzija, VL-Band ST, dizajnirana je za čelične profile i nagrađena je nagradom Red Dot za dizajn proizvoda. Spojnice VL-Band AL upotpunile su asortiman proizvoda za aluminijska vrata. Ispunjavajući želje arhitekata, slijedeća na tržištu bila je VL spojnica za otvaranje od 180° za aluminijska vrata (nagrađena Nagradom za inovaciju u arhitekturi i graditeljstvu). Tvrtka Dr. Hahn je sva ta iskustva utkala u novorazvijeni proizvod VL-Band AT. Odgovorno tvrdimo da je ovo najbolja spojnica u našem asortimanu skrivenih spojnica za vrata.
Spojnice tipa VL su sistemski prilagođene. Različite kombinacije profila zahtijevaju posebne varijante spojnica. Prije svakog upita ili narudžbe potrebno je obavijestiti o kojim se profilima radi.
Dr. Hahn GmbH & Co. KG
Na sva pitanja će Vam odgovoriti Tibor Bakoš (govori hrvatski), Vaš stručni savjetnik u terenskoj služni.
