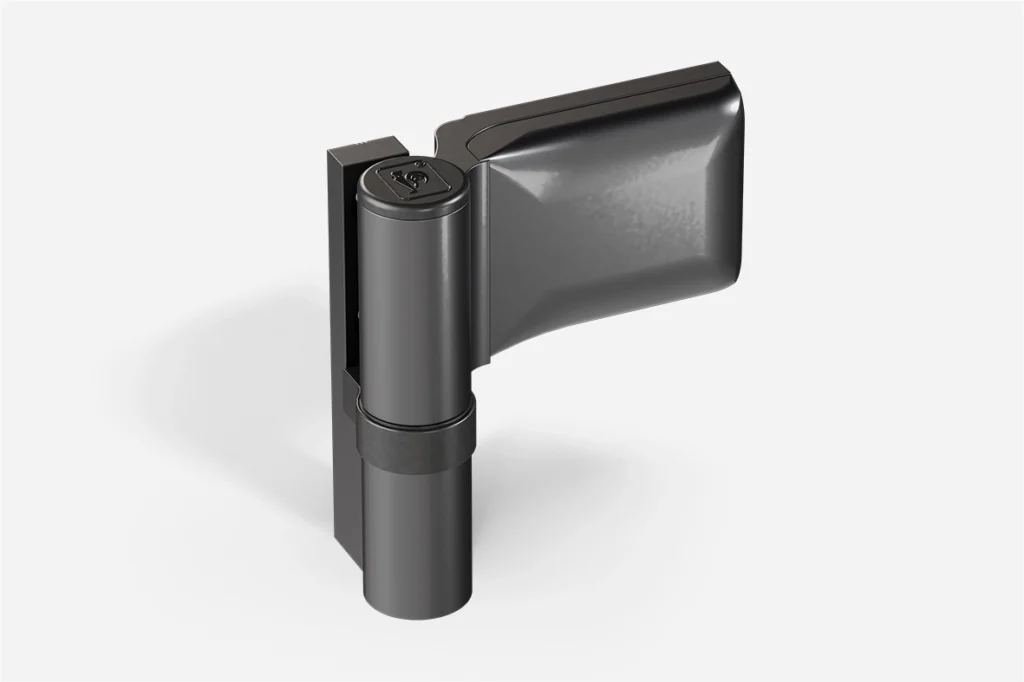

Taman na vrijeme za „Fensterbau/Frontale“ sajam u Nürnbergu, proizvođač spojnica za vrata Dr. Hahn je dovršio revidirane spojnice za lagana kućna i bočna ulazna vrata od aluminijskih profila. Dvodijelna spojnca napravljena je za vrata nosivosti 90 kg i podesiva je u 6 smjerova.
Puna udobnost za proizvođače vrata
Sve prilagodbe vrše se na ugrađenom vratnom krilu. Visina vrata se može podešavati od + 3 mm do – 2 mm. Raspon podešavanja u vodoravnom smjeru je +/- 5 mm. Prilagodba je moguća kontinuirano po potrebi. Pritisak brtvljenja je promjenjiv tako da se kontaktni pritisak može smanjiti za 2,5 mm ili povećati za 2,5 mm. Visok stupanj predmontaže skraćuje vrijeme obrade u radionici.
Različite točke rotacije za različite situacije
Za sustave ravnih profila i preklapanja od 1 mm do 13 mm unutar raspona podešavanja, Hahn AT-G spojnice mogu se koristiti na većini sustava profila za kućna ulazna vrata. Dostupne su dvije različite širine osnove spojnice za pričvršćivanje na okvir. Uska konstrukcija širine 15 mm osigurava potrebnu stabilnost spojnice na ravnim sustavima. Na profilima s preklapanjem (krila na okvir) koristi se baza spojnice širine 20 mm.
Izravno pričvršćivanje vijcima sa sigurnim držanjem
U sustavima s jednom i više komora, spojnica je pričvršćena izravno, bez pričvrsnih ploča. Kako bi se osiguralo sigurno prianjanje, spojnica zahtijeva minimalnu debljinu zida od 1,6 mm kada je pričvršćena na dva zida. Za hladne profile kod kojih samo jedan zid treba držati spojnicu, proizvođač navodi 1,8 mm kao minimalnu debljinu zida. Prilagođena šablona za bušenje pomaže instalateru da brzo i pouzdano izbuši odgovarajuće rupe. Udaljenost od referentne linije za sve varijante spojnica iznosi 68,5 mm (polovica udaljenosti 0).
Hahn AT-G se može koristiti na vratima koja se otvaraju prema van i prema unutra, podjednako za DIN lijevo i DIN desno otvaranje. Kao i kod svih Hahn spojnica, područje ležaja ne zahtijeva nikakvo održavanje i dizajnirano je za dugotrajnu upotrebu. CE ispitivanje je provedeno u skladu s normom EN 1935:2002 sa spojnicama klase 12. Time su spojnice odobrene za velika opterećenja čak i u području za koje je proces standardizacije u tijeku.
Područja primjene:
Vrata od metalnih profila u stambenim i javnim objektima
- Glavna ulazna vrata;
- Bočna ulazna vrata;
- Pregradna vrata;
- Vanjska vrata;
- Stražnja vrata stambenih jedinica.
Mogućnost primjene kod ravnih i preklopnih aluminijskih sustava .
Tehnika i primena
Materijal:
• Ekstrudirani aluminij
Vrsta spoja:
• Izravno pričvršćivanje vijcima
Varijante:
• U ravnini: točka rotacije 27 mm
• Smaknuto: točka rotacije od 27 mm do 37 mm /
preklapanje od 1 mm do 13 mm unutar raspona podešavanja
• Dvije širine baze spojnice: 15 mm i 20 mm
Nosivost:
• Ovisno o profilu max. 90 kg
Podesivost:
• Podešavanje na postavljenom vratnom krilu moguće u 6 smjerova
• Horizontalno podešavanje, kontinuirano +/- 5 mm
• Podešavanje visine + 3 mm / – 2 mm
• Pritisak brtvljenja +/- 2,5 mm
Certifikati:
• CE certifikat u skladu sa EN 1935:2002, spojnica klase 12
Izbor boja:
• Spojnice su dostupne u svim RAL bojama
Upotrebljive za DIN lijeva i DIN desna vrata
Kut otvaranja vrata 180°
Ležajno mjesto bez potrebe za održavanjem
Spojnice nisu prikladne za krila rotacijskih vrata
