CAD princip (Computer Aided Design)
Izrada stolarije i fasadnih elemenata koji se koriste u modernoj gradnji nije moguća bez velike preciznosti i osnovnih proračuna. Dimenzioniranje, oblikovanje, postavljanje kuteva za rezanje profila i izračunavanje ukupnih troškova proizvodnje samo su neki od koraka koje projektant mora poduzeti prilikom izrade svake jedinice.
Industrija ne bi mogla svoj posao obaviti dovoljno brzo i dovoljno učinkovito, a istovremeno kvalitetno, da se ne oslanja na računalne programe za projektiranje i izradu stolarije, pa je stoga razvoj ove vrste softvera za dano područje neophodan.
Možda vaszanima
Računalno projektiranje u arhitekturi oslanja se na CAD princip (Computer Aided Design) tj. primjenu računala za projektiranje, konstrukciju i prikazivanje odnosno vizualizaciju budućeg tehničkog predmeta, te izradu dokumentacije za proizvodnju, planiranje proizvodnje i proračun utroška materijala.
Akronim CAD postao je produžetak za nazive pojedinih namjenskih programa, ne samo u arhitekturi i građevinarstvu, već i područjima strojarstva, elektroindustrije, brodogradnje i zrakoplovstva. Iako se donekle razlikuju zbog područja primjene, svi imaju zajedničko trodimenzionalno modeliranje predmeta uz pomoć prostorno definiranih dužina, krivulja i ravnina.
Za grafičke programe bila su potrebna posebno moćna i prilagođena računala (tzv. grafičke radne stanice), koja su zahtijevala brojne dodatne periferne komponente poput velikog monitora, skenera i posebnog uređaja za unos podataka. U novije vrijeme standardno “osobno računalo” s instaliranim CAD softverom za projektiranje je dovoljno, a tradicionalni tehnički crtež gotovo se uopće ne koristi. Pored toga, uključivanjem CNC strojeva u postupak, računalno izvršeno projektiranje integrira se s računalno upravljanom proizvodnjom unutar CAD / CAM koncepta (Computer Aided Design / Computer Aided Production).

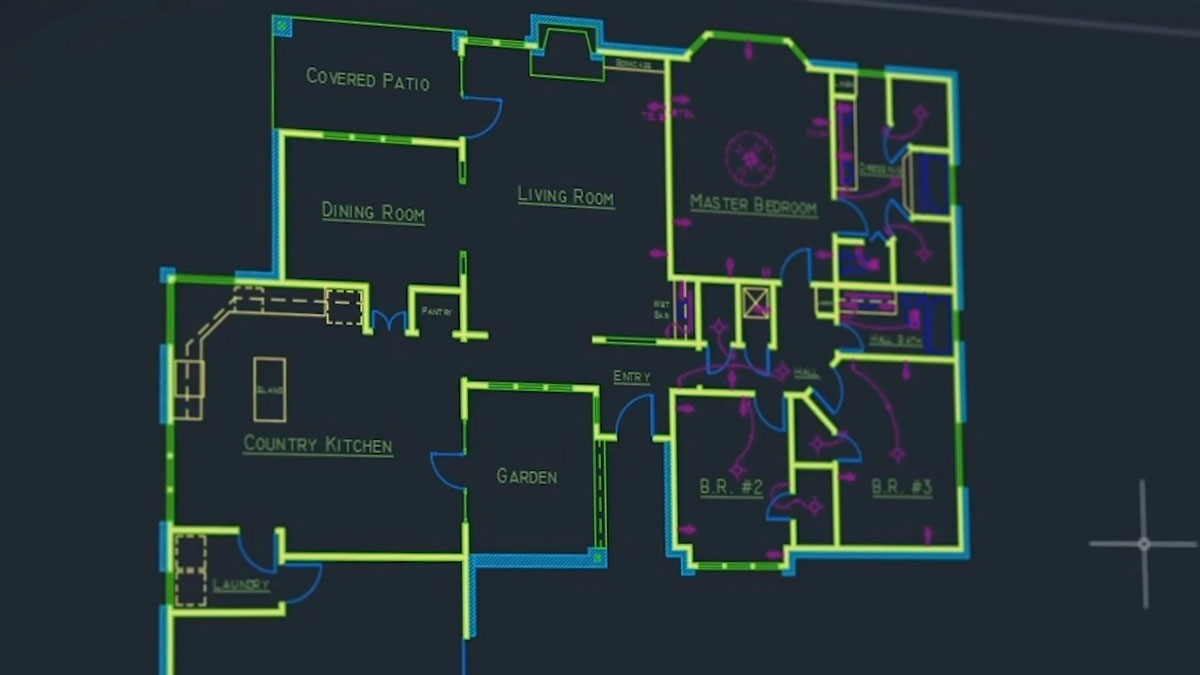

Noviji proizvod, koji je na tržištu prisutan od 1989. godine kao prvi program tehničkog crtanja koji se koristio na stolnom računalu s vlastitom internom grafikom. Projektanti diljem svijeta dugo su se oslanjali na AutoCAD, koji postoji od 2010. godine u obliku mobilnih i web aplikacija. Naravno, njegov tvorac “Autodesk” tijekom godina je dobio pristojnu konkurenciju u obliku sličnih programa koje su razvile druge softverske tvrtke u Europi i svijetu, tako da sada govorimo o brojnim uglednim proizvođačima digitalnih alata za projektiranje, bez kojih arhitekti i proizvođači stolarije ne bi mogli zamisliti svoju radnu rutinu.

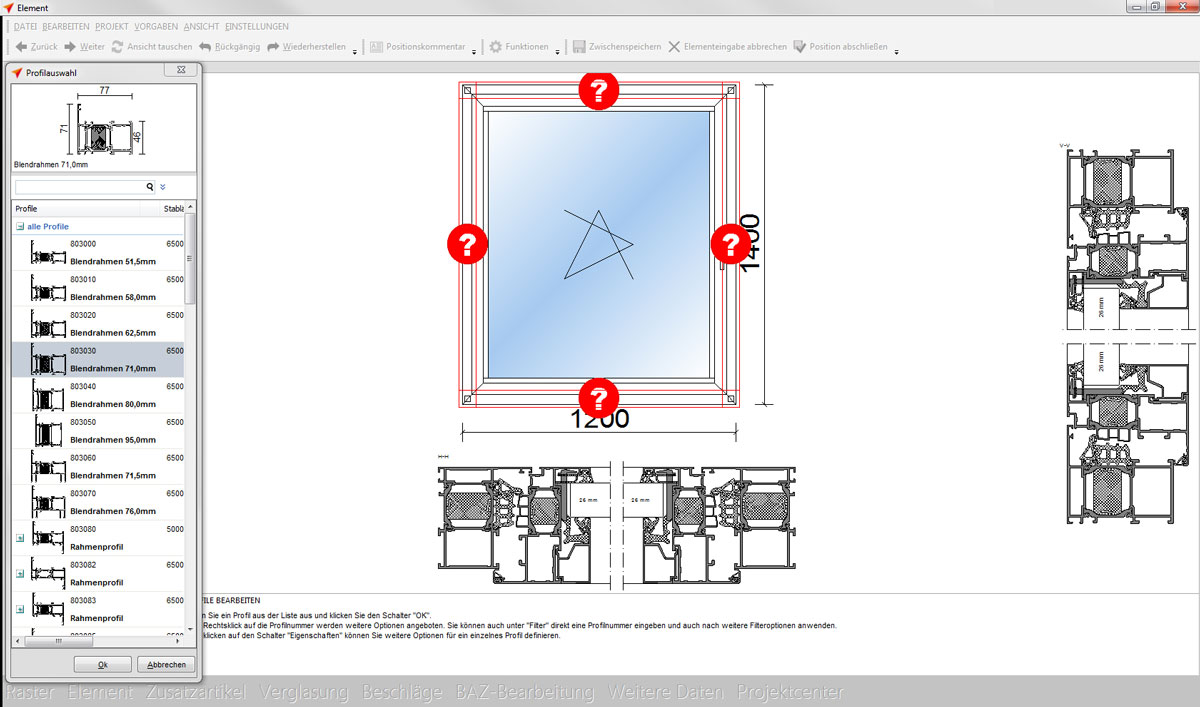

Da bismo bolje razumjeli prednosti korištenja softvera za projektiranje prozora, vrata, elemenata za fasade i zimske vrtove, moramo predstaviti način njihova rada pregledom svih koraka. Početni korak je unos elemenata, gdje program, pomoću sofisticiranog logičkog postupka provjere, osigurava jednostavno i brzo stvaranje potrebnog proizvoda, zajedno s ponudom pravih komponenti i rješenja. Nakon toga slijedi procjena troškova, naime automatsko određivanje relevantnih troškova za sve elemente, uključujući angažiranje ljudskih resursa i broja radnih sati ukoliko krajnji korisnik to želi.
Prednosti korištenja softvera za projektiranje
Program dodatno nudi potpunu korisničku podršku kada je u pitanju konstrukcija, koja između ostalog uključuje brojna sigurnosna pravila i propise koji se odnose na okove, tehnički složene nosače, spojeve fasada i slično. Cilj je pomoć u pripremi narudžbe do najsitnijih detalja, kako bi brzo odgovorili na zahtjeve klijenta, a ujedno je u skladu sa sigurnosnim propisima. Često se događa da se dimenzije nekog prozora ili fiksnih jedinica moraju ili žele mijenjati na gradilištu u zadnji tren, to znači da su sve promjene odmah povezane s poviješću početnog unosa za određenu stavku, zbog čega se mogu izraditi i usporediti njegove različite verzije. Važna karakteristika dobrog projektanta je izrada nacrta koji su po izvedbi i održivosti što bliži stvarnosti. Uspjeh ovisi o uzimanju u obzir čimbenika poput opterećenja vjetra na gradilištu ili temperaturne razlike između vanjskog i unutarnjeg okruženja. Softver ovdje pomaže identificirati optimalne vrijednosti odgovarajućih fizičkih čimbenika na temelju karakteristika šire regije i samog mjesta ugradnje, što značajno utječe na kvalitetu preliminarnog konstrukcijskog dimenzioniranja.
Prilikom naručivanja također je važno izračunati optimalnu količinu potrebnog materijala, prema volumenu paketa i broju komada artikala u njemu. Softver je usmjeren na ekonomično postupanje u smislu predlaganja specifikacije da biste imali minimum neiskorištenog materijala.
Materijal se može naručiti izravno od dobavljača, u idealnom slučaju elektroničkim putem, a svi podaci o narudžbi ostaju zapamćeni u slučaju da su vam ponovno potrebni. Sljedeći se korak odnosi na konstrukcijske i ugradbene nacrte koji se moraju pripremiti za gotovo svaki projekt. Softverska podrška pri projektiranju tiče se najprije palete alata za crtanje koju program nudi, a zatim i mogućnosti “suradnje” s povezanim programima ako se ipak odlučite za projektiranje u aplikaciji na koju ste navikli – prije svega, zbog dostupnosti projekata izrađenih u jednom programu za kasniji rad u drugom programu.

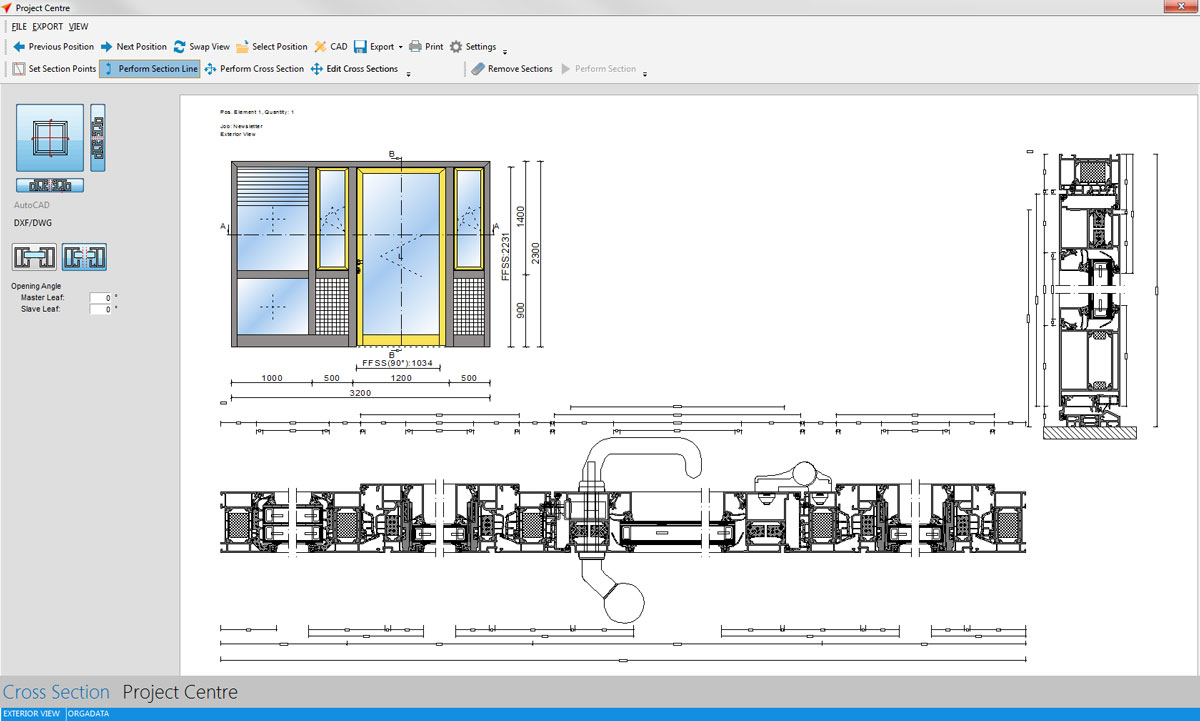

Da su kreatori softvera za projektiranje stolarije savršeno svjesni cjeline tog postupka, dokazuje funkcija planiranja proizvodnje. Naime, program automatski generira svu unešenu dokumentaciju i građevinske crteže, iz kojih crpi podatke za dodjeljiva- nje radnih operacija strojevima za rezanje CNC profila po dimenzijama, izradu okova, spojeva i ostalih komponenti, pa njihovo naknadno pojedinačno programiranje postaje suvišno.
Softveri uglednih proizvođača omogućavaju kontrolu gotovo svih modela CNC strojeva i obradnih centara za proizvodnju plastične i aluminijske stolarije, strogo uzimajući u obzir važne aspekte kao što su pravilno pozicioniranje profila i potencijalna kolizija između sirovine i alata.
Kako nisu svim korisnicima potrebne sve funkcije ili uvijek iste funkcije, osmišljeno je nekoliko varijanti programa za projektiranje koje se razlikuju prema individualnim zahtjevima i potrebama. Njihov se broj razlikuje od proizvođača do proizvođača, ali uobičajena ponuda uključuje niz prilagođenih rješenja – od onih fleksibilnih za trgovace građevinskim materijalom do visoko integriranih ERP rješenja za industrijsku proizvodnju.
Najjači paket koji nudi maksimalni kapacitet za naručivanje namijenjen je za velike tvrtke sa automatiziranom proizvodnjom, a postoji i opcija za pristup nekoliko modela za manje tvrtke, oba sa sveobuhvatnom podrškom i servisom uključenim u cijenu. Neki modeli imaju isplativu varijantu gdje je cijena programa prilagođena vašoj količini narudžbe i nudi usluge koje su vam zaista potrebne, a za trgovce postoji idealno softversko rješenje koje će vam pomoći da stvorite vizualno atraktivne ponude i predstavite svojim kupcima proizvode na još profesionalniji način. Za narudžbe koje se odnose na projektiranje zimskih vrtova i fasada osmišljena je posebna 3D verzija koja nudi sve alate potrebne za jednostavnu projekciju fasada i zimskih vrtova, učinkovit i točan proračun i racionalnu proizvodnju.
